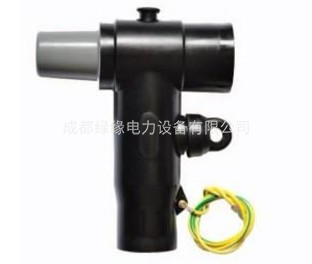

35KV歐式電纜分支箱歐式前后電纜接頭
一、產品概述
35KV歐式電纜分支箱歐式前后電纜接頭用于電纜分接箱、環網柜、箱變等。用于Φ46/Φ56/91.5/ M16插座，全密封連接。適用電纜截面25-400mm2。630A歐式后接頭可和歐式前接頭或另外的后接頭連接，提供擴展的電纜連接回路（分支），它不能直接和套管座、穿墻套管連接。其尾部可直接用絕緣塞堵塞，也可擴展連接另一路歐式后接頭或后接避雷器。
二、產品特點
1、為全絕緣、全密封、全屏蔽產品
2、前后接頭裝配后，中心距僅為100mm，不但充分滿足了充氣型網柜的安裝空間要求，而且使電纜分接箱的結構尺寸進一步變小。
3、后接頭裝在前接頭后面，利用導電連接桿與前接頭連接，可實現多分支供電，且旋緊力大，通流可靠。
4、2mm厚的均勻外屏蔽層，接地電阻小于1000Ω/cm。
三、結構特點
1、外半導電層：預制的EPDM導電橡膠符合IEEE592標準。
2、絕緣層：特有配方和混合技術確保預制EPDM絕緣橡膠的優質品質。
3、內半導電層：預制的EPDM導電橡膠有效控制和分散電氣應力。
4、接地眼：預注到外半導電層中用于接地線的連接。
5、應力錐：不同尺寸的應力錐配合T型電纜接頭使用，能確保水密封以及電纜應力釋放。
6、壓接端子：全銅或銅鋁壓接端子適用于銅或鋁導體。
7、絕緣子：環氧樹脂絕緣子內含有帶螺紋金屬件可以確保與雙頭螺栓緊密配合。
8、雙頭螺栓：不銹鋼螺栓確保導體和套管緊密配
35KV歐式電纜分支箱歐式前后電纜接頭電流特性：
| 電流特征 | A |
| 額定電流 | 630A |
| 短時耐受電流 | 27kA/3s |
| 40kA/0.2s |
35KV歐式電纜分支箱歐式前后電纜接頭電壓特性：
| 主要參數 | 單位KV |
| 額定電壓 | 35 |
| ******相間電壓 | 40.5 |
| ******相對地電壓 | 26 |
| 5分鐘工頻耐壓 | 117 |
| 15分鐘直流耐壓 | 104 |
| 雷電沖擊耐壓 | 200 |
| 最低電暈起始電壓 | 26 |
