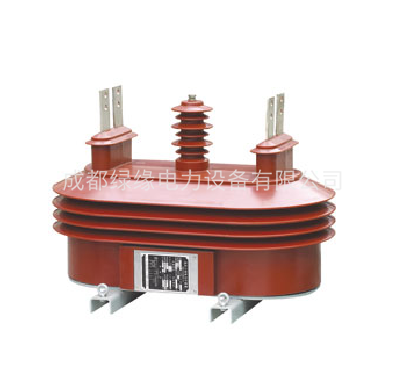

JLSZV-10高壓干式計量箱
一、 性能概述
本型計量箱是同類產品的基礎上改進而成的，適用于額定頻率50HZ，額定電壓10KV的戶外交流電力系統中作有功、無功電能計量，是老式油浸產品理想的換代產品。
本型號電壓互感器采用具有耐電流、耐老化的戶外專用環氧樹脂真空澆注而成，外形采用防雨傘裙，表面爬電距離大，防雨、防塵、耐腐蝕是城鄉電網改造理想的換代產品。
二、使用條件
1.該產品適用于頻率為50Hz的10kV或6kV三相交流電力系統中;
2.環境溫度：-40℃～+40℃;
3.空氣相對濕度：月平均值≤90°
4.海拔高度：不超過2000m;
5.周圍空氣不應受腐蝕性氣體或可燃性氣體的污染;
6.爬電距離：340mm。
一、技術參數
準確等級：0.2S，0.2，0.5S
額定電壓比：10000/100V，6000/100V
額定一次電流：5～1000A
額定二次電流：5A或1A
額定容量：電壓部分：0.2級，20VA
電流部分： 0.2S、0.2級，10VA
額定短時熱電流倍數：100I1n/1s
額定短時動穩定倍數：250I1n
| 額定電壓比（V） | 額定電流比（A） | 準確級組合 | 額定二次輸出 | ||
| 電壓 | 電波 | 電壓互感器 | 電流互感器 | ||
| 10000/100 | 5-800/5 | 0.2 | 0.2s 0.2 | 2×20 | 2×10 |
10000/ 100 | 3×10 | 3×10 | |||
