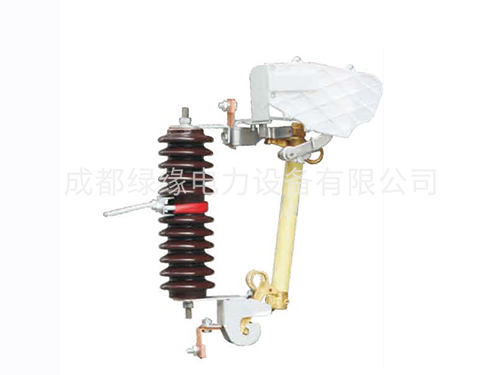

PRWG1-12/100A PRWG1-12/200A戶外高壓陶瓷跌落式熔斷器
一、產品簡介
PRWG1-12/100A PRWG1-12/200A戶外高壓陶瓷跌落式熔斷器及拉負荷跌落式熔斷器是戶外高壓保護電器，它裝配在配電變壓器高壓側或配電線支干線路上，作輸電線路、電力變壓器過載和短路保護及分合額定負荷電流之用。
二、產品結構特點
PRWG1-12/100A PRWG1-12/200A戶外高壓陶瓷跌落式熔斷器由絕緣支架和熔絲管兩大部分組成，靜觸頭安裝在絕緣支架的兩端，動觸頭安裝在熔絲管的兩端，熔絲管由內層的消弧管和外層環氧玻璃管組成。拉負荷跌落式熔斷器增加彈性輔助頭及滅弧罩，用以分、合負荷電流。跌落式熔斷器在正常運行時，熔絲管借助熔絲張緊.。
三、產品使用條件：PRWG1-12/100A、PRWG1-12/200A
a) 適用于戶內、外；
b) 環境溫度-40℃~+40℃；
c) 海拔高度不超過3000m（瓷套式不超過1000m）；
d) 電源頻率不小于48Hz、不超過62 Hz；
e) 長期施加在避雷器端子間的工頻電壓不超過避雷器的持續運行電壓；
f) 地震烈度8度及以下地區；
技術參數表
| 型號 | 額定電壓(KV) | 額定電流(A) | 開斷電流（A） | 沖擊電壓(BIL) | 工作耐壓 | 爬距(MM) |
| PRWG1-12/100A | 12 | 100 | 6300 | 110 | 42 | 350 |
| PRWG1-12/200A | 12 | 200 | 8000 | 110 | 42 | 350 |
