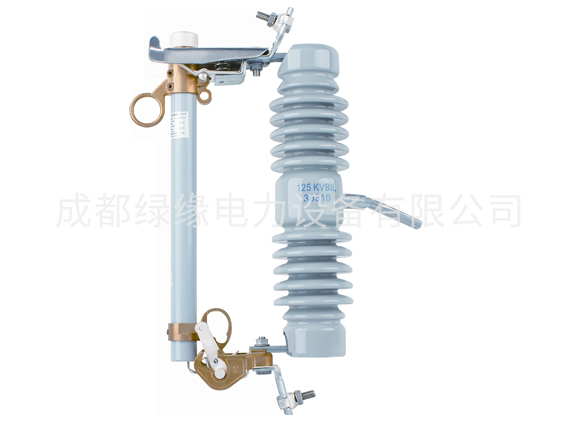

NCX-12/100A NCX-12/200A戶外高壓陶瓷跌落式熔斷器
一、產品概述
NCX-12/100A NCX-12/200A戶外高壓陶瓷跌落式熔斷器有對工業提供安全、可靠的過電流保護的長期歷史，NCX設計將對可能由于系統過負載或鼓掌條件而引起損壞的設備提供過電流保護。
二、產品特點
具有卓越的故障電流開斷能力，開斷容量大，無故障運行時間長。安裝金屬桿件為嵌入式結構，絕緣子爬電比距大、強度高、不易破裂、表面光滑、自潔能力強。防潮熔管不吸潮、不變形、開斷容量大、抗紫外線、使用壽命長。產品標準化程度高，整體機構對中性好，安裝簡便，安全可靠。可使用國產熔絲。
三、應用范圍
100A載熔件將容納額定電流6A~100A的熔斷件。200A載熔件將容納額定電流100A~200A的熔斷件。對于特定的使用場合，合適的熔斷件規格和形式的選擇是隨要承載的持續負載電流、保護設備型式和其他電流保護設備要求的配合而變化。保護設備的形式包括斷路器、電力重合器以及電纜和線路。
NCX型熔斷器提供多種故障電流分斷。通過使用釋壓冒或熔斷件擴展達到的靈活性。100A釋壓帽設計成13780kPa壓力下排氣，200A釋壓帽設計成8957kPa壓力下排氣。釋壓帽使NCX更有效地從熔斷器管噴出電力氣體大大地提高了它的分斷能力。熔斷件擴展冒使用在要求單噴的配置中，熔斷件擴展使熔單元處于更低的位置，從而減小大量管內的壓力，這些使熔斷管具備更高的分斷容量。
四、NCX型熔斷器機構組成及其優點
a、熔管機構：NCX型熔斷器的載熔體為防潮熔管。
b、熔斷器底座：NCX系列產品的底座由嵌入式機械結構和絕緣子組成。安裝機械機構金屬桿采用特殊的粘接在一起，可承受開斷斷路器電流時產生的電動力。
c、優點：防潮熔斷件管具備不吸潮、不變形、開斷容量大、抗紫外線，壽命長等優點；具備優良的電氣特性、絕緣強度以及優良的機械剛性、自潔能力；整體機構對中性好，安裝方便、安全可靠。
NCX-12KV戶外高壓陶瓷跌落式熔斷器主要技術參數：
| 額定工作電壓 | 12kV/24(27)kV |
| 額定連續工作電流 | 100A/200A |
| 額定頻率 | 50Hz |
| 熔斷器底座額定電流 | 100A/200A |
| 額定短路開斷電流 | 8kA/100A |
| 12.5kA/200A | |
| 工頻耐壓濕試 | 30kV |
| 工頻耐壓干試 | 42kV |
| 額定雷電沖擊電壓 | 125kV |
| 爬電比距 | 32.3mm/kV |
| 機械壽命 | 500次連續分、合閘 |
| 海拔高度不超過 | 1000m |
| 環境溫度 | -40℃ ～ +70℃ |
