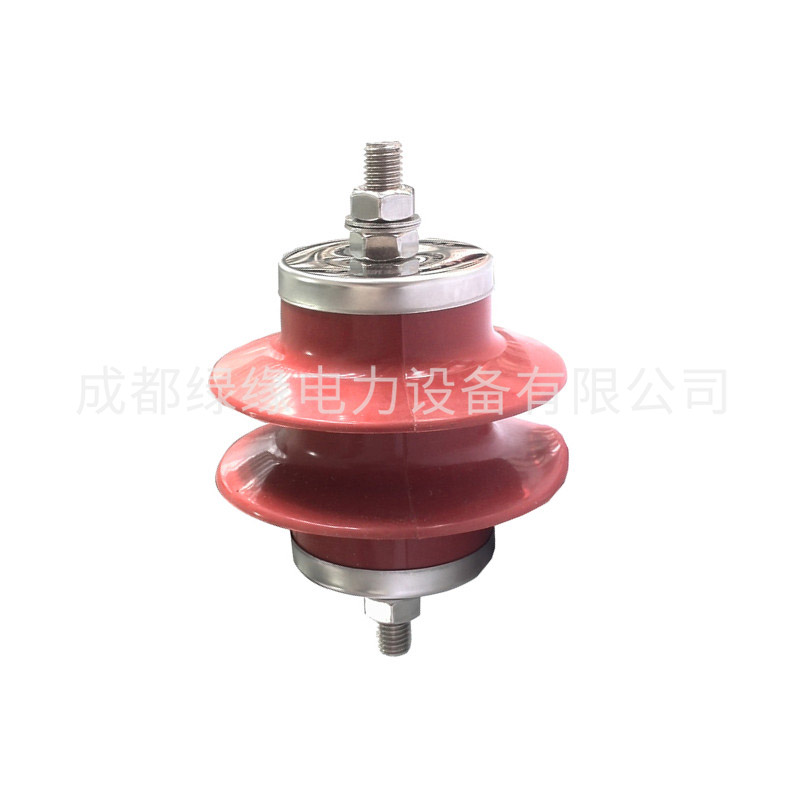

HY5WD-23/51 HY5WD-25/56.2電機型避雷器
一、產品概述
HY5WD-23/51、HY5WD-25/56.2電機型避雷器用于限制真空開關或少油開關切換旋轉電機時產生的電壓，保護旋轉電機免受操作過電壓損害。
二、產品特點
HY5WD-23/51、HY5WD-25/56.2電機型避雷器用于發電、輸變電、配電系統中，保護電氣設備的絕緣免受過電壓的損害。有機外套金屬氧化物避雷器是有機絕緣材料和傳統的瓷套式金屬氧化物避雷器技術優點相結合的科研成果，它不僅具有瓷套式金屬氧化物避雷器的優點，具有電氣絕緣性能好，介電強度高、抗漏痕、抗電蝕、耐熱、耐寒、耐老化、防爆、憎水性、密封性能好等優點。
三、使用環境
1.適用于戶內、外。
2.環境溫度-40℃~+40℃。
3.海拔高度不超過3000m（瓷套式不超過1000m）。
4.電源頻率不小于48Hz、不超過62 Hz。
5.長期施加在避雷器端子間的工頻電壓不超過避雷器的持續運行電壓。
6.地震烈度8度及以下地區。
7.******風速不超過35m/s。
HY5WD-23/51、HY5WD-25/56.2電機型避雷器產品參數：
| 避雷器型號 | 系統額定電壓 | 避雷器額定電壓 | 持續運行電壓 | 直流參考電壓（U1mA） | 陂流沖擊電流下殘線 | 雷電沖擊電流下殘壓 | 操作沖擊電流下殘壓 | 方波流通容量（2ms） | 大電流沖擊耐受 |
| kV（r.m.s） | ≮kV | ≯kV | A | kV | |||||
| HY5WD-4/9.5 | 3.15 | 4.0 | 3.2 | 5.7 | 10.7 | 9.5 | 7.6 | 400 | 65 |
| HY5WD-3.8/9.5 | 3.15 | 3.8 | 2.0 | 5.7 | 10.7 | 9.5 | 7.6 | 400 | 65 |
| HY5WD-8/18.7 | 6.3 | 8.0 | 6.3 | 11.2 | 21.0 | 18.7 | 15.0 | 200 | 65 |
| HY5WD-7.6/18.7 | 6.3 | 7.6 | 4.0 | 11.2 | 21.0 | 18.7 | 15.0 | ||
| HY5WD-12.7/31 | 10.5 | 12.7 | 6.6 | 18.6 | 34.7 | 31.0 | 25.0 | 400 | 65 |
| HY5WD-13.5/31 | 10.5 | 13.5 | 10.5 | 18.9 | 34.7 | 31.0 | 25.0 | 400 | 65 |
| HY5WD-17.5/40 | 13.8 | 17.5 | 13.8 | 24.8 | 44.8 | 40.0 | 32.0 | 400 | 65 |
| HY5WD-20/45 | 15.75 | 20.0 | 15.8 | 28.4 | 50.4 | 45.0 | 36.0 | 400 | 65 |
| HY5WD-23/51 | 18.0 | 23.0 | 18.2 | 32.0 | 57.2 | 51.0 | 40.8 | 400 | 65 |
| HY5WD-25/56.2 | 20.0 | 25.0 | 20.0 | 35.4 | 62.9 | 56.2 | 45.0 | 400 | 65 |
