JCQF2-C 避雷器用監測器
一、概述

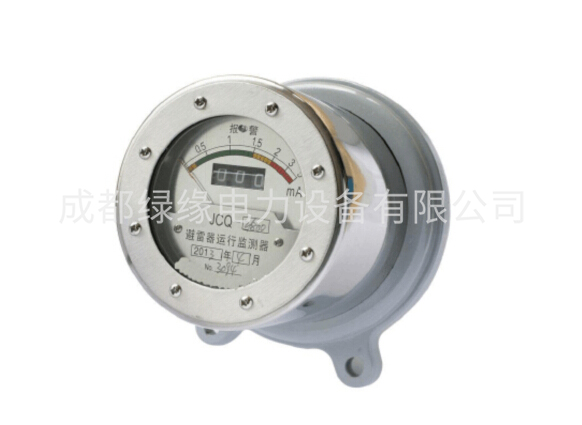

JCQF2－C型避雷器用監測器是串聯工作在避雷器下面用來記錄避雷器動作次數和監測避雷器泄漏電流的一種裝置。適用于330kV及以下電壓等級的各型氧化鋅避雷器，使用的環境條件與相連接的避雷器相同。JCQF2－C系列產品采用不銹鋼外殼封裝，帶有輸出報警觸點接口，具有便于遠程監測避雷器狀況的特點；主要由不銹鋼外殼、絕緣瓷套、密封墊及大功率氧化鋅閥片、整流器、雙指針電磁計數器、電流測量回路及報警電路、保護電路等組成。主要特征是外觀封裝采用全防腐金屬或不銹鋼防腐方形結構、大視窗、雙指針百位數循環計數指示，計數指示醒目，泄漏電流監測準確、過載保護并帶報警指示，產品耐震動，保證使用年限。
二、使用環境
正常使用情況下，避雷器的動作次數由具備計數進位功能的雙指針電磁計數器指示，計數指示清晰醒目，百位數滿后自動回零，繼續循環累計計數工作，不清零。避雷器的泄漏電流通過電流測量回路由指針式電流表直接指示反映出來，測量指示范圍：0～3毫安，當泄漏電流接近和超過監測器設定的電流報警值時報警指示燈由白變紅，發出報警指示。
我廠生產的監測器的各項性能指標符合國家機械行業JB/T 2440-1991《避雷器用放電記數器》標準，JB/T 10492-2004《交流無間隙金屬氧化物避雷器用監測器》標準和國家GB/T7676.1-1998《指針式電工儀表》標準的規定。
| 產品型號 | JCQF2-C 10/800 | JCQF2-C 10/1200 |
| 性能指標 | ||
| 適用電力系統額定電壓范圍（有效值） | 35～220kV | 35～330kV |
| 上限記數電流8/20μS（峰值） | 10kA | 10kA |
| 下限記數電流8/20μS（峰值） | 50A | 50A |
| 上限記數電流下殘壓（峰值） | ≤1.5kV | ≤1.5kV |
| 方波沖擊電流耐受能力2000μS（峰值） | 800A | 1200A |
| 沖擊大電流耐受能力4/10kμS（峰值） | 100kA | 100kA |
| 電流測量范圍及指示誤差（ACA） | 0～3mA＜%5 | 0～3mA＜%5 |
| 輸出報警觸點參數 | DC 28V/1A AC 115V/0.25A | DC 28V/1A AC 115V/0.25A |
| 產品重量 | 1.4kg | 1.4kg |
