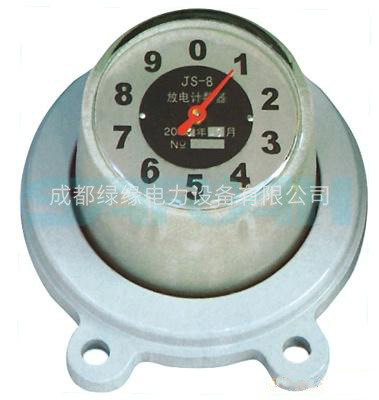

JS-8、JS-8S 放電計數器
一、產 品 說 明
JS系列放電計數器適用于330kV及以下電壓等級的各型碳化硅避雷器，使用的環境條件與相連接的避雷器相同。該系列產品采用高溫碳化硅閥片，具有流通容量大、適應電壓等級范圍寬，動作計數準確可靠的特點。JS-8型放電計數器為單指針十位數循環計數指示；JS-8S型為雙指針百位數循環計數指示，具備有計數進位功能，可連續計數100次后再進入下一循環計數周期，適合于避雷器動作頻繁地區和無人值班場所使用。JS系列放電計數器外形采用透明耐熱玻璃罩封裝。
二、該系列產品適用于環境條件
1、海拔高度不超過2000米；
2、環境溫度為：－40℃～+50℃；
3、不適用于嚴重腐蝕金屬和絕緣件的氣體環境和嚴重污穢、劇烈振動的地方。
符合標準：
我公司生產的放電計數器產品各項性能指標均符合國家機械行業JB2440-91《避雷器用放電計數器》標準。
| 產品型號 | JS-8(S) 5/400 | JS-8(S) 10/600 |
| 性能指標 | ||
| 適用電力系統額定電壓范圍（有效值） | 10～110 kV | 10～220 kV |
| 上限動作電流8/20μS（峰值） | 5kA | 10kA |
| 下限動作電流8/20μS（峰值） | 100A | 50A |
| 上限動作電流下殘壓（峰值） | ≤1.5 kV | ≤1.5 kV |
| 方波沖擊電流耐受能力2000μS（峰值） | 400A | 600A |
| 沖擊大電流耐受能力4/10μS（峰值） | 65kA | 100kA |
| 產品重量 | 玻璃罩產品 2.4kg | 玻璃罩產品 2.4kg |
