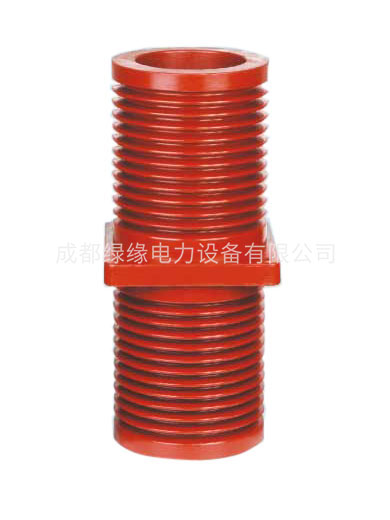

35KV/550 180×180套管
一、產品簡介
35KV套管(帶屏蔽)為環氧樹脂凝膠成型結構，外形結構尺寸大小為φ200×550(180×180) mm 高550mm。
主要適用于額定電壓為35KV及以下的 戶內成套設備中，作絕緣隔離和聯接過度之用。套管耐污及潮濕，無需特別維護，只需定期地清理表面污質。安裝時母排從孔內穿過。周圍環境溫度在+40℃~5℃之間;當空氣溫度+20℃時，相對濕度布超過85% 無嚴重影響觸頭盒絕緣的氣體、蒸汽、灰塵及其它爆炸性和腐蝕介質的場所。
結構尺寸圖
| L | B | 銅排根數 |
| 113 | 22 | 2 |
| 113 | 22 | 1 |
| 105 | 13 | 1 |
| 105 | 10.8 | 1 |
