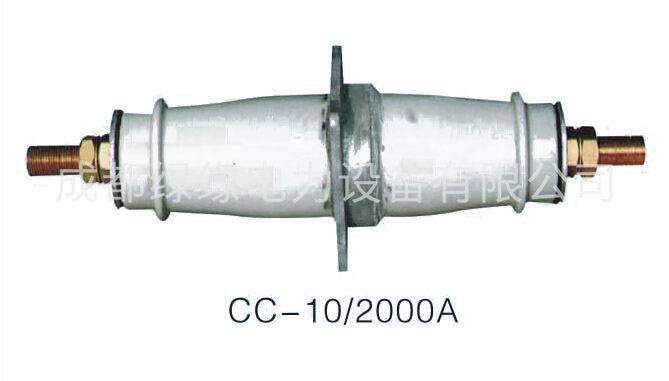

CC-10KV/2000A圓銅棒高壓穿墻套管
一、產呂概述
高壓穿墻套管（以下簡稱套管）適用于額定電壓（10~35）KV，頻率（15~60）Hz的三相交流系統電站和變壓所配電裝置上，供導電部分穿過隔板、墻壁或其他接地物，起絕緣支架和外部導線（母線）間固定連接之用。
二、使用環境條件
a、環境溫度不高于+40℃，不低于-40℃；
b、海拔高度不超過1000m；
c、相對濕度月平均值不大于90%；
d、周圍空氣應不受腐蝕或可燃氣體、水蒸氣等明顯污穢；
e、無經常性的劇烈振動
三、用途及分類
穿墻瓷套管用于電站和變電所配電裝置及高壓電器，供導線穿過接地隔板、墻壁或電器設備外殼，支持對到點部分使之對地或外殼絕緣。
穿墻套管按其使用環境可分為戶內和戶外穿墻瓷套管。按穿過其中心的導體不同可分為母線套管穿墻瓷套管、銅導體穿墻瓷套管和鋁導體穿墻瓷套管。
當銅導體與母線直接相聯時。易產生電化腐蝕，接觸面溫升過高而導致接頭燒壞，影響設備設備壽命，故應采用銅鋁過渡接頭，但有給現場施工帶來麻煩，采用鋁導體瓷套管則可解決上述問題。
戶內、戶外穿墻瓷套管由瓷件、導電桿、兩端金屬附件及安裝法蘭裝配而成。母線穿墻瓷套管是由瓷件、兩端金屬附件、母線夾板及安裝法蘭裝配而成（母線夾板通常由用戶按母線尺寸自配）。
CC-10KV/2000A圓銅棒高壓穿墻套管型號參數：
| 產品型號 | 額定電壓kv | 額定電流A | 主要尺寸 | 裝置場所 | ||||||||
| D | L | L1 | L2 | L3 | d1 | d2 | a | b | ||||
| CC-10/1000 | 10 | 1000 | 145 | 655 | 510 | 250 | 12 | 15 | M30 | 150 | - | 戶內 |
| CC-10/1500 | 10 | 1500 | 145 | 655 | 510 | 250 | 12 | 15 | M39 | 150 | - | 戶內 |
| CC-10/2000 | 10 | 2000 | 145 | 675 | 510 | 250 | 12 | 15 | M45 | 150 | - | 戶內 |
