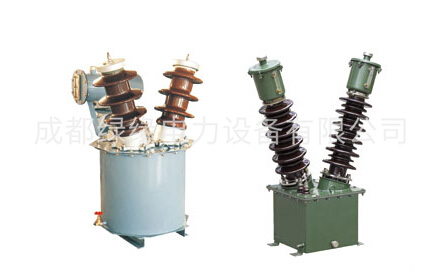

JDJ2-35電壓互感器
一、產品簡介
JDJ2-35為單相戶外油浸式產品，適用于額定頻率50Hz或60Hz、額定電壓35KV的電力系統中，作電能計量、電壓監控和繼電保護用。
二、產品結構
本系列電壓互感器的鐵心由條形硅鋼片疊成，為三柱芯式，器身用鐵夾固定在箱蓋上，在箱蓋上裝有一次及二次套管等，油箱用鋼板焊成，油箱壁下部有接地螺栓及放油塞，相地有四個安裝孔。
JDJ2-35電壓互感器產品參數：
| 型號 | 額定電壓比（V） | 準確級組合 | 額定輸出 | 極限輸出 | 額定絕緣水平（KV） |
| (VA) | (VA) | ||||
| JDJ2-35 | 35000/100 | 0.2 | 75 | 1000 | 40.5/95/200 |
| 0.5 | 150 | ||||
| 1 | 250 |
