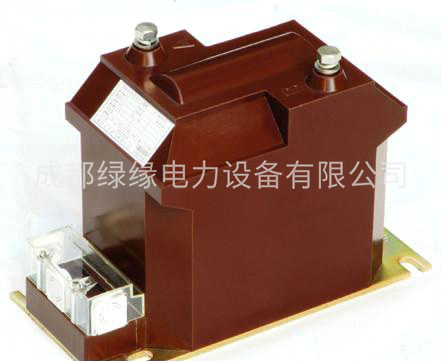

JDZ10-6 JDZ10-3 JDZ10-10電壓互感器(等同于RZL-10電壓互感器)
一、產品概述
JDZ10-6 JDZ10-3 JDZ10-10電壓互感器為單相、戶內、干式全封閉產品，使用時三臺一組，JDZ10-6 JDZ10-3 JDZ10-10為Yo/ Yo/[連接，JDZ10-6 JDZ10-3 JDZ10-10為Yo/Yo/Yo/[連接。分別適用于額定頻率50Hz}60Hz，額定電壓為 3, 6, 10kV電力系統中作電能計量、電壓監控和繼電保護用。
二、產品結構
JDZ10-6/JDZ10-3/JDZ10-10電壓互感器為全封閉結構，繞組為環氧樹脂全真空澆注全絕 緣結構。鐵芯采用優質硅鋼片卷繞而成。互感器絕緣靠環氧樹脂。產品體積小、重量輕，安裝僅占有限空間。所有繞組完全澆注在環氧樹脂中，具有優良的絕緣性能耐沖擊和機械壓力，并可以保護繞 組不受潮。一次繞組引出線端子的標志為A,N;二次繞組引出線測量級端子的標志為a, n,保護級 端子的標志為da,do均在澆注體上清晰標注．在夾件上的接地標志旁有接地螺栓供接地用，下部支 架供安裝用。整體結構緊湊，使用方便。JDZ10-6/JDZ10-3/JDZ10-10互感器的連接組標號為，1/1/1/12-12, JDZ10-6/JDZ10-3/JDZ10-10互感器的連接組標號為1/1/1/1/12/12-12，三臺單相三繞組電壓互感器連組為（剩余電壓繞組接成開口三角形）。
三、使用條件
1.海拔高度不超過3000米；
2.周圍環境溫度不高于+40C，不低于- 5度
3.周圍空氣的相對濕度不大于85%（ 20度 ；
4.滿足II 污穢等級；
5.安裝場所無腐蝕性的氣體
6.額定絕緣水平：JDZ10-6型7.2/32/60kV 、JDZ10-10型12/42/75kV
四、技術表
1．產品標準：GB12O7-2006《電磁式電壓互感器》
2．產品表面爬電距離：滿足II級污穢等級；
3．負荷的功率因數： COS∮=08（滯后）
JDZ10-6 JDZ10-3 JDZ10-10電壓互感器(等同于RZL-10電壓互感器)技術參數表：
| 型號 | 額定電壓比 (kV) | 準確級組合 | 額定輸出(VA) | 極限輸出 (VA) | 額定絕緣水平（kV） |
| JDZ10-3Q | 3/0.1 | 0.2 | 15 | 300 | 3.6/25/40 |
| JDZ10-6Q | 6/0.1 | 7.2/32/60 | |||
| JDZ10-10Q | 10/0.1 | 12/42/75 | |||
JDZ10-6 3 10（Q）電壓互感器技術參數表
| 額定電壓比(V) | 額定二次輸出 | 極限輸出(VA) | 額定絕緣水平(KV) | 備注 | 接線圖 | |||
| 0.2 | 0.5 | 1 | 3 | |||||
| 3000/100 | 15 | 30 | 60 | 150 | 200 | 3.6/25/40 | 等同RZL | 圖1-圖2 |
| 6000/100 | 7.2/32/60 | |||||||
| 10000/100 | 12/42/75 | |||||||
JDZ10-10型電壓互感器技術參數表
| 產品型號 | 額定電壓比(V) | 額定二次輸出 | 極限輸出(VA) | 額定絕緣水平(KV) |
| ||||
| 0.2 | 0.5 | 1 | 3 | 3P 6P | |||||
| JDZ10-10(RZL-10) | 6000/100 | 15 | 30 | 60 | 150 | 50 | 200 | 7.2/32/60 | |
| 10000/100 | 15 | 30 | 60 | 50 | 50 | 200 | 12/42/75 | ||
