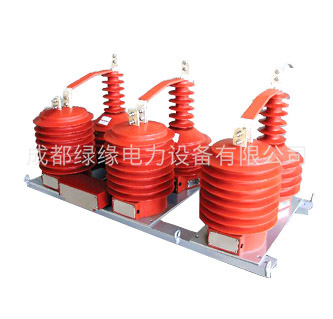

JLSZW-35戶外組合互感器
一、JLSZW-35組合互感器概述
本型號組合互感器適用于額定頻率50HZ、額定電壓10KV及以下戶外電力系統中作電能計量;也可按用戶要求提供二次各種電壓及不等容量的開關電源。以便實現高壓預付費計量功能，產品密封性能優越，互感器三防性能好，等級高，可為用戶提供0.2S級各種變比及雙變比的產品。高壓瓷套采用防污等級為III級的設計，爬電比距大、耐污染與潮濕，一次及二次防護嚴密，防竊電能力強。
互感器結構合理，體積小、重量輕，適宜任何位置，任何方向安裝。并且三相三元件產品每相具有單獨的電壓。電流互感器,有效的防止了因三相負荷不平衡而造成的少計量的現象。
二、JLSZW-35組合互感器的技術參數
1、產品性能符合GB17201-1997；
2、額定電壓：6KV，10KV，35KV；
3、準確等級：0.5,0.2,0.5S,0.2S；
4、額定變比：電壓比6000/100 10000/100 35000/100
電流比5-300/5（大電流變比可以訂做）
5、額定絕緣水平6KV:7.2/32/60KV 10KV:12/42/75KV
JLSZW-35戶外組合互感器產品參數：
|
額定電壓比（V） |
準確級及準確級組合額定二次輸出（VA） |
極限輸出（VA） |
額定絕緣水平（KV） |
表面爬電距離（mm） |
重量（kg） |
|
3500/√3/100/√3 |
0.2—3×30 0.5—3×90 1—3×180 3—3×500 |
3×600 |
40.5/95/200 |
1300 |
500 |
|
3500/√3/100/√3/100/√3 |
0.2/0.2—3×15/3×15 0.2/0.5—3×15/3×20 0.5/0.5—3×45/3×45 |
3×300/3×300 |
|
額定電流比（Iin/5） |
一秒熱電流(KA有效值) |
動穩定電流（KA峰值） |
準確級及額定二次輸出（VA） |
|
|
復變比 |
單變比 |
|||
|
10-15-20/5 |
10/5 |
2 |
5 |
0.2S-10 0.5S-10 0.2-15 0.5-30 |
|
15-20-30/5 |
15/5 |
2.7 |
6.75 |
|
|
20-30-40/5 |
20/5，25/5 |
4 |
10 |
|
|
30-40-50/5 |
30/5 |
6.3 |
15.7 |
|
|
40-50-75/5 |
40/5 |
8.1 |
20.2 |
|
|
50-75-100/5 |
50/5 |
10.8 |
27 |
|
|
75-100-150/5 |
75/5 |
16.2 |
40.5 |
|
|
100-150-200/5 |
100/5 |
21.6 |
51.5 |
|
|
150-200-300/5 |
150/5 |
37.8 |
94.5 |
|
|
200-300-400/5 |
200/5，250/5 |
|||
|
300-400-500/5 |
300/5 |
54 |
110 |
|
|
400-500-600/5 |
400/5 |
|||
|
500-600-800/5 |
500/5 |
68.4 |
136 |
|
|
600-800-1000/5 |
600/5 |
|||
|
800-1000-1200/5 |
750/5 |
95.5 |
190 |
|
|
800/5 |
||||
|
1000/5 |
||||
|
-- |
1200/5 |
140 |
200 |
|
