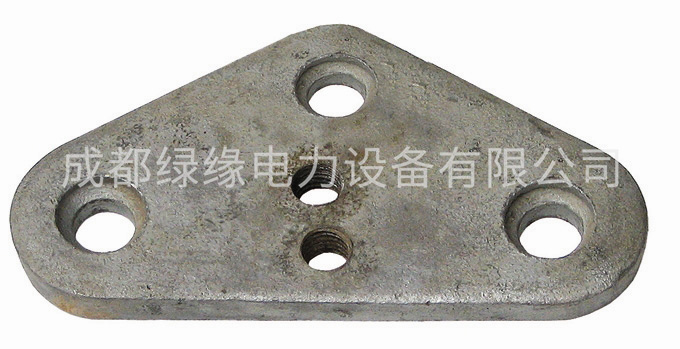

L型聯板
一、產品介紹
L型聯板適用于雙聯耐張絕緣子串與單根導線組裝、單串絕緣子與雙根導線組裝、雙根拉線的組裝、單串絕緣子雙支點懸垂線夾的組裝等。
二、產品特點
a、加工尺寸精確，高于額定機械負荷。
b、采用先進鍍鋅工藝，確保鋅層均勻、光滑，耐腐蝕性強。
c、安裝方便，維護簡單。
d、結構緊湊，美觀大方。
L型聯板參數及型號：
| 型號 | 主要尺寸 | 標稱破壞載荷(kN) | 重量 | |||||
| B | B1 | Φ1 | Φ2 | H | L | |||
| L-1040 | 16 | - | 20 | 18 | 70 | 400 | 100 | 4.5 |
| L-1240 | 16 | - | 24 | 18 | 70 | 400 | 120 | 4.4 |
| L-1640 | 18 | - | 26 | 20 | 100 | 400 | 160 | 6.2 |
| L-2140 | 16 | 26 | 30 | 20 | 100 | 400 | 210 | 5.6 |
| L-2052 | 16 | 26 | 30 | 26 | 100 | 520 | 200 | 8.0 |
| L-2055 | 16 | 26 | 30 | 24 | 200 | 550 | 200 | 11.8 |
| L-2540 | 16 | 30 | 33 | 24 | 110 | 400 | 250 | 9.0 |
| L-3040 | 18 | 32 | 39 | 26 | 110 | 400 | 300 | 10.0 |
| L-4255 | 24 | 38 | 45 | 30 | 250 | 550 | 420 | 24.4 |
| L-5040 | 30 | 38 | 45 | 33 | 110 | 400 | 500 | 14.8 |
| L-6045 | 32 | 42 | 51 | 39 | 200 | 450 | 600 | 25.5 |
| L-6050 | 32 | 42 | 51 | 39 | 250 | 500 | 600 | 23.3 |
| 型號 | 主要尺寸 | 標稱破壞載荷(kN) | 重量 | |||||
| B | B1 | Φ1 | Φ2 | H | L | |||
| L-1040 | 18 | 26 | 30 | 24 | 120 | 400 | 200 | 11.80 |
| L-2160 | 18 | 26 | 30 | 26 | 120 | 600 | 210 | 11.80 |
| L-3060 | 18 | 32 | 39 | 30 | 140 | 600 | 300 | 16.70 |
| 型號 | 主要尺寸 | 標稱破壞載荷(kN) | 重量 | |||||
| B | B1 | Φ1 | Φ2 | H | L | |||
| L-1045 | 16 | - | 20 | 20 | 250 | 450 | 100 | 10.3 |
| L-1245 | 16 | - | 24 | 20 | 250 | 450 | 120 | 10.6 |
| L-1645 | 18 | - | 26 | 20 | 250 | 450 | 160 | 12 |
| L-2145 | 16 | 26 | 30 | 20 | 250 | 450 | 210 | 11 |
| L-3045 | 18 | 32 | 39 | 26 | 250 | 450 | 300 | 15.1 |
| L-3050 | 18 | 32 | 39 | 26 | 250 | 500 | 300 | 15.5 |
| L-1645G | 18 | - | 20 | 20 | 250 | 45 | 160 | 11.6 |
| L-2145G | 16 | 26 | 30 | 24 | 250 | 45 | 210 | 11.6 |
| L-2150GN | 20 | - | 26 | 26 | 250 | 50 | 210 | 15.8 |
| L-3245GN | 18 | 28 | 33 | 26 | 250 | 45 | 320 | 13.6 |
| L-4250G | 20 | 32 | 39 | 26 | 250 | 500 | 420 | 16.7 |
| L-5045B | 30 | 40 | 45 | 30 | 200 | 450 | 500 | 15.4 |
| 型號 | 主要尺寸 | 標稱破壞載荷(kN) | 重量 | ||||
| B | Φ1 | Φ2 | H | L | |||
| L-7 | 16 | 18 | 18 | 30 | 544 | 70 | 3.70 |
| L-3070 | 30 | 39 | 33 | 160 | 700 | 300 | 22.4 |
