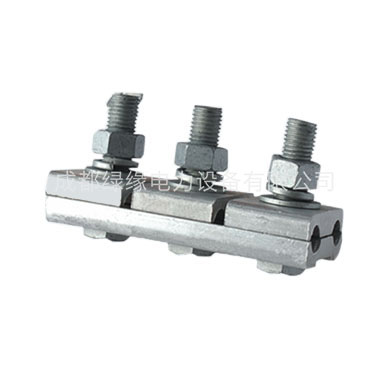

JB鋁并溝線夾
一、產品用途
JB系列鋁并溝線夾適用于架空線電力線路鋁導線及鋼絞線的非承力接續，本系列鋁并溝線夾按大小可分為JB-0、JB-1、JB-2、JB-3、JB-4以滿足不同需要的電力線路。
二、結構特點
1、選用抗氧化鋁合金材料。
2、齒形結構，接觸電阻小，接線可靠。
3、部件連體，安裝時不會掉件。
4、圓弧大面積抱緊，導線不易蠕變。
三、絕緣罩性能特點
1、工頻耐壓：≥18kv保壓1分鐘不擊穿
2、絕緣電阻：＞1.0×
Ω
3、環境溫度：-30℃~90℃
4、耐氣候性能：經人工氣候老化試驗1008小時后性能良好。
JB鋁并溝線夾規格及技術參數：
|
型號
| 適用絞線截面 |
主要尺寸 (mm) | ||||
| L1 | L | M | R | H | ||
| JB-0 | 16~25 | 38 | 72 | 10 | 3.5 | 42 |
| JB-1 | 25~50 | 46 | 80 | 12 | 5.0 | 53 |
| JB-2 | 70~95 | 54 | 114 | 12 | 7.0 | 65 |
| JB-3 | 120~150 | 64 | 140 | 16 | 8.5 | 70 |
| JB-4 | 185~240 | 72 | 144 | 16 | 11.0 | 75 |
| JB-5 | 300~500 | 100 | 215 | 20 | 15.5 | 110 |
| JB-6 | 500~630 | 110 | 230 | 20 | 18.5 | 120 |
