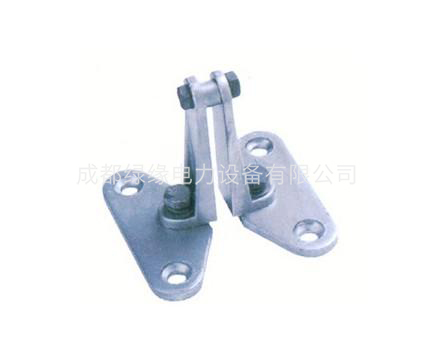

MNL型戶內立放矩形母線金具
一、產品用途
MNL型戶內立放矩形母線固定金具，適用于母線布置方式為立放，安裝在單孔為M10mm或M16mm的支柱絕緣子上，以固定一片～三片、規格為3mm×6.3mm～125mm×12.5mm的矩形硬母線。
二、產品特點
a、握力好，固定線路牢固。
b、節能設計，線路損耗小。
c、絕緣性好，不傷導線。
d、安裝方便，維護簡單。
e、結構緊湊，美觀大方。
MNL型戶內立放矩形母線金具產品參數：
| 型號 | 適用母線 | 安裝配合螺徑 | 主要尺寸 | |||
| 寬度 | 數量 | H | L? | L? | ||
| MNL-101 | 63 | 1 | M10 | 82 |
90 | 60 |
| MNL-102 | 80 | 100 | ||||
| MNL-103 | 100 | 120 | ||||
| MNL-104 | 125 | 145 | ||||
| MNL-105 | 63 | M16 | 82 | |||
| MNL-106 | 80 | 100 | ||||
| MNL-107 | 100 | 120 | ||||
| MNL-108 | 125 | 145 | ||||
| MNL-201 | 63 | 2 | M10 | 82 | 113 | 83 |
| MNL-202 | 80 | 100 | ||||
| MNL-203 | 100 | 120 | ||||
| MNL-204 | 125 | 145 | ||||
| MNL-205 | 63 | M16 | 82 | |||
| MNL-206 | 80 | 100 | ||||
| MNL-207 | 100 | 120 | ||||
| MNL-208 | 125 | 145 | ||||
| MNL-301 | 63 | 3 | M10 | 82 | 130 | 100 |
| MNL-302 | 80 | 100 | ||||
| MNL-303 | 100 | 125 | ||||
| MNL-304 | 125 | 145 | ||||
| MNL-305 | 63 | M16 | 82 | |||
| MNL-306 | 80 | 100 | ||||
| MNL-307 | 100 | 120 | ||||
| MNL-308 | 125 | 145 | ||||
注：
1、上蓋板、隔板為鋁合金件，其余為熱鍍鋅鋼制件；
2、用戶所需配套支柱絕緣子孔距與上述不同時，訂貨時請注明。
3、選型時，當適用絕緣母排時，請在型號前加“J”。
