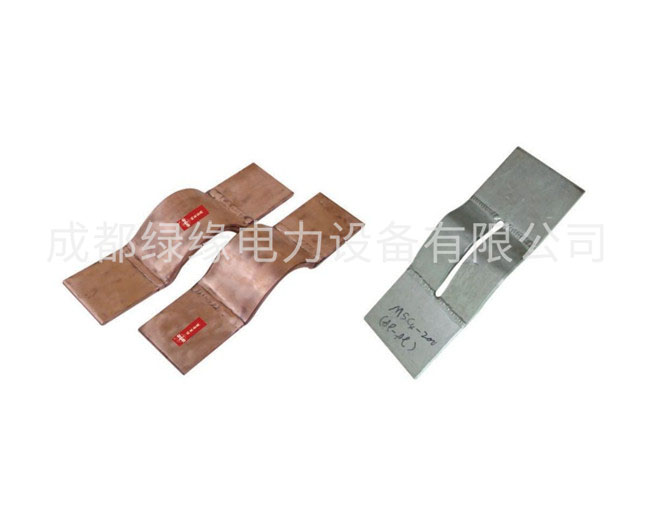

母線伸縮節
產品介紹
母線伸縮節是補償母線因溫度變化引起的變形和振動變形的伸縮性連接件。??母線伸縮節??補償母線受熱冷伸縮，起到調節作用，避免設備接頭受到應力，伸縮節據使用場合有分為母線與設備的伸縮和母線與母線的伸縮，及據接頭的材質不同來選擇，如母線是鋁質、設備接頭是銅質就用鋁-銅伸縮節、母線間是鋁質就用鋁-鋁伸縮節、是銅母線就用銅-銅伸縮節。鋁和銅不宜直接搭接，實在沒部件要勉強用必須對銅母線接頭部分作燙錫處理，也就是在銅鋁二種金屬之間有一層不易被腐蝕的過度金屬“錫”，以阻止銅與鋁的電化學過程
母線伸縮節參數型號：
MTS銅伸縮節：
| 型號 | 主要尺寸（mm） | ||||
| a | b | h | L₁ | L | |
| MTS-40×4 | 40 | 4 | -- | -- | -- |
| MTS-50×5 | 50 | 5 | -- | -- | -- |
| MTS-63×6.3 | 63 | 6.3 | 50 | 75 | 190 |
| MTS-80×6.3 | 80 | 6.3 | 50 | 90 | 190 |
| MTS-80×8 | 80 | 8.0 | 50 | 90 | 190 |
| MTS-100×8 | 100 | 8.0 | 50 | 115 | 220 |
| MTS-100×10 | 100 | 10.0 | 50 | 115 | 220 |
| MTS-125×8 | 125 | 8.0 | 50 | 140 | 220 |
| MTS-125×10 | 125 | 12.5 | 50 | 140 | 220 |
| MTS-125×12.5 | 125 | 12.5 | 50 | 140 | 220 |
MS鋁母線伸縮節：
| 型號 | 主要尺寸（mm） | ||||
| a | b | h | L? | L? | |
| MS-50×5 | 50 | 5 | -- | -- | -- |
| MS-60×6 | 60 | 6 | -- | -- | -- |
| MS-63×6.3 | 63 | 6.3 | 50 | 75 | 190 |
| MS-80×6.3 | 80 | 6.3 | 50 | 90 | 190 |
| MS-80×8 | 80 | 8.0 | 50 | 90 | 190 |
| MS-80×10 | 80 | 10.0 | 50 | 90 | 190 |
| MS-80×14 | 80 | 14.0 | 70 | 90 | 190 |
| MS-100×8 | 100 | 8.0 | 50 | 115 | 220 |
| MS-100×10 | 100 | 10.0 | 60 | 115 | 220 |
| MS-125×8 | 125 | 8.0 | 50 | 140 | 220 |
| MS-125×10 | 125 | 10.0 | 60 | 140 | 220 |
| MS-125×12.5 | 125 | 12.5 | 60 | 140 | 220 |
MSS銅鋁銅鋁母線伸縮節：
| 型號 | 主要尺寸（mm） | ||||
| a | b | h | L₁ | L | |
| MSS-50×5 | 50 | 5 | 50 | 73 | 190 |
| MSS-63×6.3 | 63 | 6.3 | 50 | 73 | 190 |
| MSS-63×10 | 63 | 10.0 | 50 | 73 | 190 |
| MSS-80×6.3 | 80 | 6.3 | 50 | 90 | 190 |
| MSS-80×8 | 80 | 8.0 | 50 | 90 | 190 |
| MSS-80×10 | 80 | 10.0 | 70 | 90 | 190 |
| MSS-100×8 | 100 | 8.0 | 50 | 115 | 220 |
| MSS-100×10 | 100 | 10.0 | 60 | 115 | 220 |
| MSS-125×8 | 125 | 8.0 | 50 | 140 | 220 |
| MSS-125×10 | 125 | 10.0 | 60 | 140 | 220 |
| MSS-125×12.5 | 125 | 12.5 | 60 | 140 | 220 |
