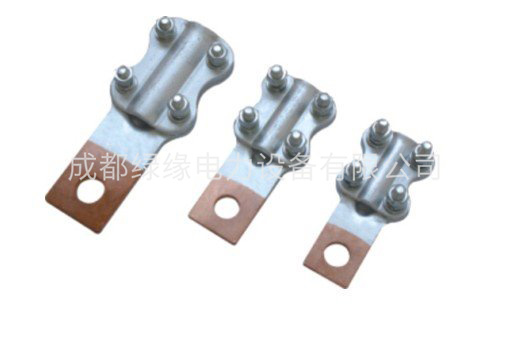

JT JL JTL系列銅鋁接線夾
一、產品用途
JT銅、鋁、銅鋁接線夾適用于適用于戶內配電裝置中電氣設備與各種電線、電纜的過渡連接。
二、產品特點
a、采用了摩擦焊工藝，焊縫強度高。
b、通電性能好，抗電化腐蝕，使用壽命長點。
JT、JL、JTL系列銅、鋁銅鋁接線夾參數及型號：
| 型號 | 適用導線截面 | 主要尺寸 | ||||||
| d | L | L1 | A | B | B1 | B2 | ||
| JT-100 | 16-25 | 10.5 | 76 | 41 | 23 | 2.5 | 3.2 | 3.2 |
| JT-200 | 25-35 | 12.5 | 85 | 43 | 25 | 3.0 | 4.2 | 4.0 |
| JT-300 | 35-50 | 12.5 | 95 | 48 | 29 | 3.5 | 4.2 | 4.2 |
| JT-400 | 50-70 | 12.5 | 104 | 53 | 31 | 3.5 | 4.5 | 4.2 |
| JT-500 | 70-95 | 14.5 | 109 | 55 | 33 | 3.5 | 5.0 | 4.5 |
| JT-600 | 95-120 | 14.5 | 114 | 57 | 35 | 4.0 | 5.0 | 4.5 |
| JT-800 | 150-185 | 14.5 | 125 | 65 | 35 | 4.0 | 5.5 | 5.0 |
| JT-1000 | 185-240 | 14.5 | 136 | 67 | 40 | 4.0 | 5.8 | 5.0 |
注：
銅接線夾的型號為JT-×××，線夾厚度為B；
鋁接線夾的型號為JL-×××，線夾厚度為B1；
銅鋁接線夾的型號為JTL-×××，線夾厚度為B2
