110KV放電棒
一、產品概述

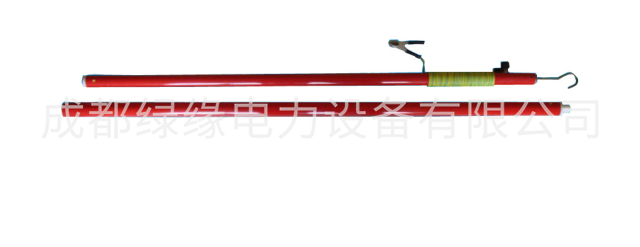

放電棒---高壓放電棒型號: FDB-110kv 利用新型絕緣材料加工而成,伸縮自如,便于攜帶,方便、靈活,具有體積小、重量清、安全可靠等特點.便于在室外各項高電壓試驗中使用,特別在做直流耐壓試驗后,對試品上積累的電荷,進行對地放電,確保人身安全
FDB-110KV放電棒產品名稱: 放電棒→便攜式伸縮放電棒
產品型號: FDB-6kv,10kv,35kv,110kv,220kv
其它型號: FDB-6kv,10kv,35kv,220kv
二、使用方法
1.將便攜式伸縮放電棒伸縮部分全部拉出.
2.把配備的專用接地線插頭插入放電棒的頭端部位的插孔內,加固擰緊; 將接地線的另一端與大地連接,接地要可靠.
3.放電時應在試驗完畢后,即直流發(fā)生器的控制箱的升壓旋鈕回到零位上,此時可觀察控制箱上的電壓表的電壓降到15KV～20KV左右,方可放電.
4.放電時應先用放電棒的前端的金屬尖頭,慢慢的去靠進已斷開試驗電源的試品.此時放電棒釋放電能是經過-放電電阻進行對地放電.然后再用放電棒上的鉤子去鉤住試品,進行第二次防電.
三、注意事項
1.對大電容試品放電時,須在試驗完畢后,斷開試驗電源后,應該等待一段時間后,使試品上的電荷通過倍壓筒及試品本身對地自放電.此時可觀察控制箱上的電壓表電壓數在逐步下降跌落,當電壓表下降到較低的電壓,一般在5Kv～15Kv左右,方可用放電棒去逐步移向試品附近.先通過間隙空氣游離放電,此時可聽到嘶嘶的聲音,當無聲音后,用放電棒尖端去碰試品,最后將試品直接接地放電.
2.大電容試品積累電荷的大小與試品電容的大小和施加電壓的高低與時間的長短成正比.
3.對幾公里以上的高壓電纜試驗結束后,放電時間一般都很長,且需多次反復放電.電阻容量要很大,需訂購大容量的放電棒.
4.嚴禁未拉開試驗電源用放電棒對試品進行放電.
5.嚴禁用腳踩及重物擠壓放電棒,嚴禁折彎,折斷放電棒.
6.嚴禁將放電棒受潮,影響絕緣強度,應放在干燥的地方.
110KV放電棒主要技術參數:
規(guī)格型號 電阻 展開長度 節(jié)數 備注
6kv 30 MΩ 1m 3/2 配成套接地銅線及接線端子
10kv 40 MΩ 1m 3/2 配成套接地銅線及接線端子
35kv 40 MΩ 1.5m 5/3 配成套接地銅線及接線端子
110kv 60 MΩ 2m 5/4 配成套接地銅線及接線端子
220kv 100 MΩ 3m 5/4 配成套接地銅線及接線端子
