VV22電纜系列VV22-3*-1*
一、產品介紹
VV22電纜系列

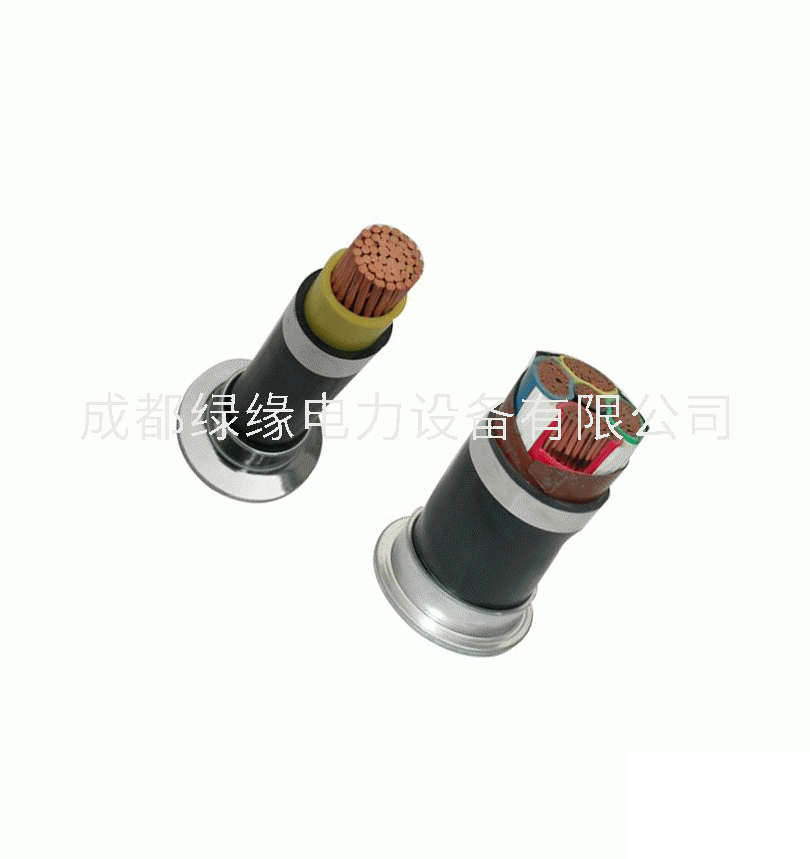

VV22-3*-1* 聚氯乙烯絕緣聚氯乙烯護套鋼帶鎧裝電力電纜
第一個V:電纜絕緣材料聚氯乙烯
第二個V：電纜內護套護套材料聚氯乙烯
第一個2表示鍍鋅鋼帶鎧裝
第二個2表示電纜外護套為聚氯乙烯護套料
全程：聚氯乙烯絕緣聚氯乙烯護套鋼帶鎧裝電力電纜
二、使用特性
電纜導體的最高長期允許工作溫度為90℃，短路時電纜的最高溫度250℃（最長持續時間不超過5S）；電纜最低工作溫度為-15℃。
??VV22電纜系列VV22-3*-1*技術參數：
| 導體標稱直徑 mm2 | 絕緣厚度mm | 鋼帶厚度mm | 護套厚度mm | 電纜近似外徑mm | 電纜近似重量 | 20℃導體電阻 | 試驗電壓KV/min | |||||
| 銅kg/km | 鋁kg/km | 20℃（Ω/km） | ||||||||||
| 銅 Ω/km | 鋁 Ω/km | |||||||||||
| 3*4+1*2.5 | 1.0 | 0.8 | 2*0.2 | 1.8 | 17.9 | 538 | 446 | 4.61 | 7.41 | 7.41 | 12.1 | 3.5 |
| 3*6+1*4 | 1.0 | 1.0 | 2*0.2 | 1.8 | 19.5 | 657 | 524 | 3.08 | 4.61 | 4.61 | 7.41 | 3.5 |
| 3*10+1*6 | 1.0 | 1.0 | 2*0.2 | 1.8 | 22.1 | 894 | 619 | 1.83 | 3.02 | 3.02 | 4.61 | 3.5 |
| 3*16+1*10 | 1.0 | 1.0 | 2*0.2 | 1.8 | 24.7 | 1194 | 804 | 1.15 | 1.91 | 1.91 | 3.02 | 3.5 |
| 3*25+1*16 | 1.2 | 1.0 | 2*0.2 | 1.8 | 28.5 | 1668 | 1072 | 0.727 | 1.15 | 1.20 | 1.91 | 3.5 |
| 3*35+1*16 | 1.2 | 1.0 | 2*0.2 | 1.8 | 31.7 | 2243 | 1458 | 0.524 | 1.15 | 1.868 | 1.91 | 3.5 |
| 3*50+1*25 | 1.4 | 1.2 | 2*0.5 | 2.0 | 35.0 | 2852 | 1723 | 0.387 | 0.727 | 0.641 | 1.20 | 3.5 |
| 3*70+1*35 | 1.4 | 1.2 | 2*0.5 | 2.1 | 38.5 | 3657 | 2077 | 0.268 | 0.524 | 0.443 | 0.868 | 3.5 |
| 3*95+1*50 | 1.6 | 1.4 | 2*0.5 | 2.3 | 44.3 | 4796 | 2636 | 0.193 | 0.387 | 0.320 | 0.641 | 3.5 |
| 3*120+1*70 | 1.6 | 1.4 | 2*0.5 | 2.4 | 49.0 | 5912 | 3139 | 0.153 | 0.268 | 0.253 | 0.443 | 3.5 |
| 3*150+1*70 | 1.8 | 1.4 | 2*0.5 | 2.5 | 53.5 | 7025 | 3673 | 0.124 | 0.268 | 0.206 | 0.320 | 3.5 |
| 3*185+1*95 | 2.0 | 1.6 | 2*0.5 | 2.7 | 58.9 | 8538 | 4408 | 0.0991 | 0.193 | 0.164 | 0.253 | 3.5 |
| 3*240+1*120 | 2.2 | 1.6 | 2*0.5 | 2.9 | 60.6 | 10631 | 5216 | 0.0754 | 0.153 | 0.125 | 0.206 | 3.5 |
| 3*300+1*150 | 2.4 | 1.8 | 2*0.5 | 3.1 | 65.6 | 12913 | 6145 | 0.0601 | 0.124 | 0.100 | 0.164 | 3.5 |
| 3*400+1*240 | 2.4 | 1.8 | 2*0.5 | 3.3 | 72.8 | 15410 | 7812 | 0.0470 | 0.0754 | 0.0778 | 0.125 | 3.5 |
