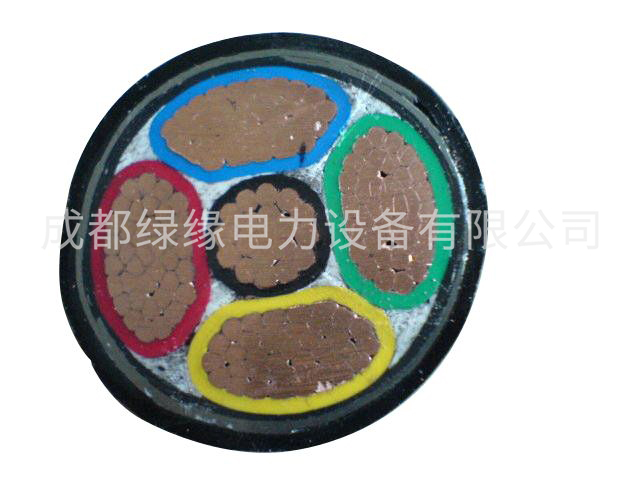

低壓電纜VV系列VV-5銅芯導體聚氯乙烯絕緣及護套電力電纜
一、產品介紹
低壓電纜是一種承受小電壓的一種電纜，在接受低電壓方面，低壓電纜是相當出色的。
二、工作環境
銅芯聚氯乙烯絕緣聚氯乙烯護套電纜，通常敷設在室內，隧道內及管道中，長期允許工作溫度不得超過65攝氏度，電纜敷設環境溫度應不低于0攝氏度，電纜的使用環境溫度不低于-40攝氏度。
三、產品特點
1、用途：本產品適用于交流50Hz,額定電壓0.6/1KV的線路中，供輸配電能之用.
2、使用特性： 1)電纜導體的最高額定溫度為70℃ 。
2）短路時（最長持續時間不超過5S）電纜導體的最高溫度不超過160℃ 。
3）敷設電纜時的環境溫度不低于0℃，最小彎曲半徑不小于電纜外經的10倍。
?低壓電纜VV系列VV-5銅芯導體聚氯乙烯絕緣及護套電力電纜產品參數：
| 芯數*標稱截面 mm2 | 導體結構mm | 標稱厚度 | 最薄厚度 | 絕緣后扇形高或直徑 | 模具mm | 火花試驗電壓kv | ||
| 根/直徑 | 扇形高度或直徑 | 模芯 | 模套 | |||||
| 5*1.5 | 1/1.38 | 1.38 | 0.8 | 0.62 | 3.0 | 1.7 | 3.3 | 6 |
| 5*2.5 | 1/1.78 | 1.78 | 0.8 | 0.62 | 3.4 | 2.1 | 3.7 | 6 |
| 5*4 | 1/2.25 | 2.25 | 1.0 | 0.80 | 4.3 | 2.6 | 4.6 | 6 |
| 5*6 | 1/2.73 | 2.73 | 1.0 | 0.80 | 4.7 | 3.0 | 5.0 | 6 |
| 5*10 | 7/1.34 | 3.9 | 1.0 | 0.80 | 5.9 | 4.2 | 6.2 | 6 |
| 5*16 | 7/1.70 | 4.8 | 1.0 | 0.80 | 6.8 | 5.3 | 7.1 | 6 |
| 5*25 | 7/2.13 | 5.9 | 1.2 | 0.98 | 8.3 | 6.4 | 8.6 | 10 |
| 5*35 | 7/2.56 | 6.9 | 1.2 | 0.98 | 9.3 | 7.4 | 9.6 | 10 |
| 5*50 | 10/2.56 | 8.1 | 1.4 | 1.16 | 10.9 | 8.6 | 11.5 | 10 |
| 5*70 | 14/2.56 | 10.0 | 1.4 | 1.16 | 12.8 | 10.5 | 13.0 | 10 |
| 5*95 | 19/2.56 | 11.5 | 1.6 | 1.34 | 14.7 | 12.0 | 15.0 | 15 |
| 5*120 | 24/2.56 | 12.7 | 1.6 | 1.34 | 15.9 | 13.5 | 16.5 | 15 |
| 5*150 | 30/2.56 | 14.5 | 1.8 | 1.52 | 18.1 | 15.0 | 18.5 | 15 |
| 5*185 | 37/2.56 | 16.0 | 2.0 | 1.70 | 20.0 | 17.0 | 20.5 | 15 |
| 5*240 | 48/2.56 | 18.2 | 2.2 | 1.88 | 22.6 | 19.5 | 23.0 | 20 |
| 5*300 | 61/2.56 | 20.2 | 2.4 | 2.06 | 25.0 | 21.5 | 25.5 | 20 |
| 5*400 | 61/2.85 | 23.5 | 2.6 | 2.24 | 28.7 | 24.5 | 29.0 | 25 |
