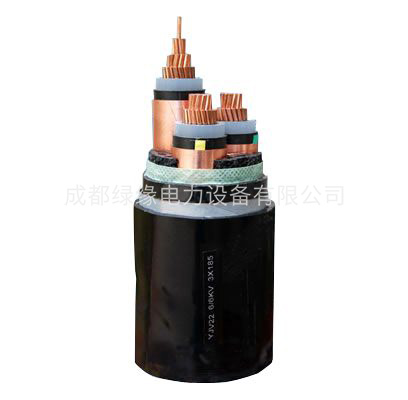

YJV22-10 3×25——3×300 高壓電纜
一、產(chǎn)品用途
YJV22-10 3×25-3×300 高壓電纜適用于交流50Hz，額定電壓0.6/IKV的線路中，供輸配電能之用。
二、使用特性
（1）電纜導體的最高額定溫度為70℃。
（2）短路時（最長持續(xù)時間不超過5s）電纜導體的最高溫度不超過160℃。
（3）敷設電纜時的環(huán)境溫度不低于0℃，最小彎曲半徑應不小于電纜外徑的10倍
YJV22-10 3×25-3×300 高壓電纜型號參數(shù)：
| 導體標稱截面 | 絕緣厚度 | 護套厚度 | 電纜近似外徑 | 電纜近似重量 | 20℃導體 | 電纜載流量 | 短路電流 | |||
| 直流電阻 | 在空氣中 | 直埋土壤中 | 導體 | 屏蔽層 | ||||||
| 銅帶 | 銅絲 | |||||||||
| mm2 | mm | mm | mm | kg/km | Ω/km | A | A | KA | KA | KA |
| 3×25 | 4.5 | 2.6 | 53 | 3796 | 0.727 | 120 | 125 | 3.69 | 2.958 | -- |
| 3×35 | 4.5 | 2.6 | 56 | 4252 | 0.524 | 140 | 155 | 5.15 | 2.958 | -- |
| 3×50 | 4.5 | 2.8 | 59 | 4829 | 0.387 | 165 | 180 | 7.31 | 2.958 | -- |
| 3×70 | 4.5 | 2.9 | 63 | 5834 | 0.268 | 210 | 220 | 10.2 | 2.958 | -- |
| 3×95 | 4.5 | 3 | 67 | 6885 | 0.193 | 355 | 265 | 13.8 | 2.958 | -- |
| 3×120 | 4.5 | 3.1 | 70 | 7807 | 0.153 | 290 | 300 | 17.4 | 2.958 | -- |
| 3×150 | 4.5 | 3.2 | 74 | 8995 | 0.124 | 330 | 340 | 21.7 | 2.958 | -- |
| 3×185 | 4.5 | 3.3 | 78 | 10493 | 0.0991 | 375 | 380 | 26.7 | 2.958 | -- |
| 3×240 | 4.5 | 3.6 | 84 | 13381 | 0.0754 | 435 | 435 | 34.6 | 3.301 | -- |
| 3×300 | 4.5 | 3.7 | 89 | 15564 | 0.0601 | 495 | 485 | 43.1 | 3.301 | -- |
