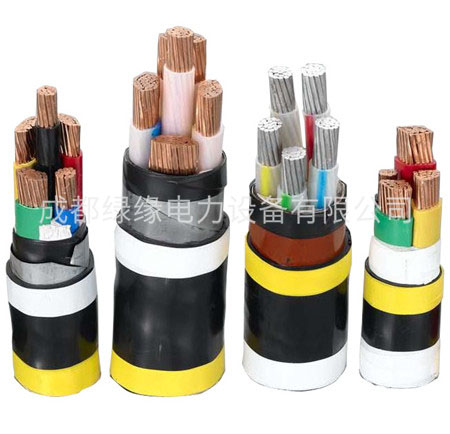

NH VV22 3×1.5 300聚氯乙烯絕緣聚氯乙烯護套鋼帶鎧裝B類耐火電力電纜
產品簡介
NH VV22 3×1.5 300聚氯乙烯絕緣聚氯乙烯護套鋼帶鎧裝B類耐火電力電纜
敷設在室內、隧道、電纜溝或埋地等能承受機械外力的場合，但不能承受大的拉力
工頻額定電壓U0/U:0.6/1kV。
電纜導體的最高允許長期工作溫度：
阻燃聚氯乙烯：70℃/105℃.
交聯聚乙烯：90℃
電纜敷設時環境溫度應不低于0℃
電纜的彎曲半徑：
電力電纜：單芯電纜≥40D，多芯電纜≥30D 控制電纜：≥12D
B系列塑料電線：≥4D（電纜直徑小于25mm時），≥6D（電纜直徑大于25mm時）
耐火電纜外徑比：截面25mm2以下比普通同類型號產品規格大15%，截面25mm2以上比普通同類產品的規格大25%。
產品的電氣性能、物理機械性能、載流量與普通產品相同
耐火試驗標準采用IEC331或GB12666.6
NH VV22 3×1.5 300參數表：
| 序號 | 芯數截面mm2 | 絕緣厚度mm | 鋼帶規格mm | 護套厚度mm | 電纜近似外徑mm |
| 27 | 3×1.5 | 0.8 | 2×0.2×15 | 1.8 | 14.0 |
| 28 | 3×2.5 | 0.8 | 2×0.2×20 | 1.8 | 14.9 |
| 29 | 3×4 | 1.0 | 2×0.2×20 | 1.8 | 16.8 |
| 30 | 3×6 | 1.0 | 2×0.2×20 | 1.8 | 17.9 |
| 31 | 3×10 | 1.0 | 2×0.2×25 | 1.8 | 20.6 |
| 32 | 3×16 | 1.0 | 2×0.2×25 | 1.8 | 22.9 |
| 33 | 3×25 | 1.2 | 2×0.2×25 | 1.8 | 23.0 |
| 34 | 3×35 | 1.2 | 2×0.2×25 | 1.8 | 24.9 |
| 35 | 3×50 | 1.4 | 2×0.5×30 | 1.9 | 29.9 |
| 36 | 3×70 | 1.4 | 2×0.5×30 | 2.1 | 33.0 |
| 37 | 3×95 | 1.6 | 2×0.5×30 | 2.2 | 37.4 |
| 38 | 3×120 | 1.6 | 2×0.5×35 | 2.4 | 40.6 |
| 39 | 3×150 | 1.8 | 2×0.5×35 | 2.5 | 45.2 |
| 40 | 3×185 | 2.0 | 2×0.5×35 | 2.7 | 49.8 |
| 41 | 3×240 | 2.2 | 2×0.5×45 | 2.9 | 55.3 |
| 42 | 3×300 | 2.4 | 2×0.5×45 | 3.0 | 60.6 |
