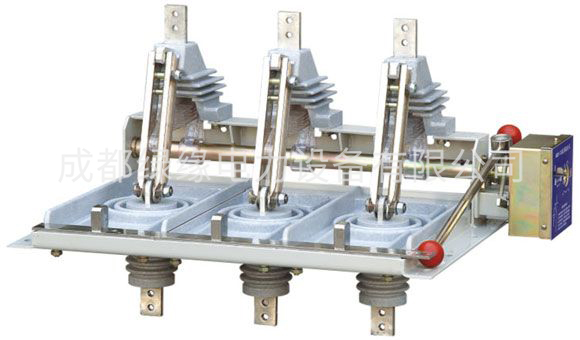

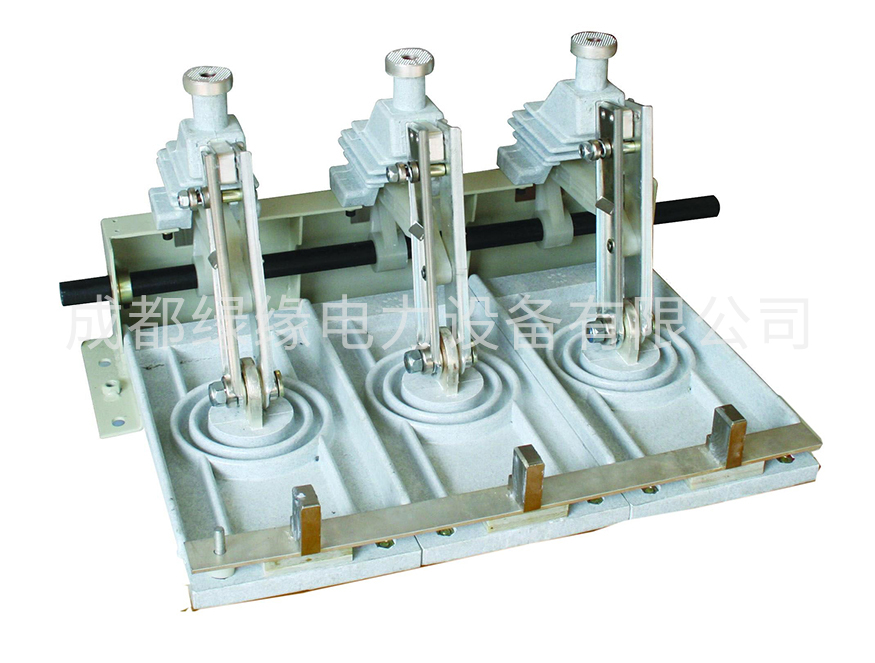

GN38-12 GN38-12D同軸與異軸型戶內高壓隔離開關
一、產品介紹
GN38-12高壓隔離開關，本高壓隔離開關具有三工位結構，結構新穎，全絕緣底板，配有同軸鎖定機構和完善機械聯鎖，外形緊湊小巧，是緊湊型廂式開關柜、環網柜的******選配元件。符合標準：GB1985-89（交流高壓隔離開關和接地開關），IEC129-84（交流隔離開關和接地開關）。
二、GN38-12高壓隔離開關結構特點：
1.采用母線穿墻式整塊絕緣底板，使得開關柜母線室與斷路器室完全隔離開。
2.配有異軸手動一體化操作機構，既保證隔離開關機械性能，也降低了操作高度方便操作。
3.單斷點三工位結構，保證開關動作可靠性。
4.配有完善機械聯鎖裝置。
5.“同軸"是指傳動主軸和操作機構軸是同一根軸
6."異軸"是指傳動主軸與操作機構軸是二根軸，中間用連桿或齒輪傳動
7."一體化機構"是指隔離開關與操作機構已組成一體，其外形尺寸，安裝方式，性能指標在產品出廠前進行精心調試。
三、GN38-12高壓隔離開關安裝和調試：
開箱后，應檢查產品有無破損和銹蝕，產品銘牌，合格證是否與訂貨單相符，裝箱清單是否與實物相符，完好無損。清理表面灰塵和污垢。
檢查開關各主要連結部位的螺釘是否松動，如有上述情況，應進行旋緊調整。對機械磨擦部位涂以工業凡士林油。按高壓柜，環網柜的位置需要進行安裝，注意開關分閘時帶電部分與對地的絕緣距離大于125cm.開關安裝好以后應無負荷操作3-5次，檢查分，合，接地標識是否和相應的操作益吻合，操作時不行有卡住等非正常現象。動，靜觸頭接觸壓緊彈簧的壓力出廠時已調好，用戶不必再調整。開關與母線的連接處，接觸必須良好，固定可靠。
四、GN38-12高壓隔離開關使用與維修
開關的分，合，接地的位置確定及鎖定，機械聯鎖動作，各位置標識均由操作機構完成。操作前必須檢查其機構是否安全可靠。先將面板上的扳手向操作軸方向撥動，然后松開，將手柄插入，按面板上的指示箭頭方向旋轉，操作到位后，面板上的扳手自動加到原位，再次操作只要重復上面的動作即可。
操作機構在出廠時其內部的配合滑動部位均涂以潤滑油脂，如用戶使用時發現操作有阻滯現象，可將前蓋打開，在滑動部位加涂潤滑油脂。
開關檢修不帶電進行，不允許帶負荷拉閘。檢修中應對絕緣底座及絕緣支座的固定螺釘，動觸刀的彈簧壓緊情況，絕緣拉桿與絕緣拐臂連結銷上的軸用擋圈，絕緣拉桿與動觸刀的連結銷上的開口進行仔細檢查，如有異常須及時調整檢修。
檢修中發現靜觸頭及動觸刀的接觸位置，有灼損，發黑現象時不得使用銼刀銼低觸點，只可用砂紙砂光，然后涂以工業凡士林油脂。檢修中應注意觀察動觸刀壓緊彈簧的變形情況，如有變形等情況須及時調整或更換。
配套產品推薦：
|
GN38-12/GN38-12D型戶內高壓隔離開關參數表
|
項目/型號規格/數據 |
額定電壓(kV) |
額定電流(A) |
4s額定短時耐受電流(kA) |
額定峰值耐受電流(kA) |
額定絕緣水平(kV) |
|
|
1min工頻耐受電壓(kV) |
雷電沖擊耐受電壓(kV) |
|||||
|
GN38-12/630 |
12 |
630 |
20 |
50 |
極間、極對地42斷口48 |
極間、極對地75斷口85 |
|
GN38-12D/630 |
12 |
630 |
20 |
50 |
||
|
GN38-12/1250 |
12 |
1250 |
31.5 |
80 |
||
|
GN38-12D/1250 |
12 |
1250 |
31.5 |
80 |
||
|
GN38-12/1600 |
12 |
1600 |
31.5 |
80 |
||
|
GN38-12D/1600 |
12 |
1600 |
31.5 |
80 |
||
