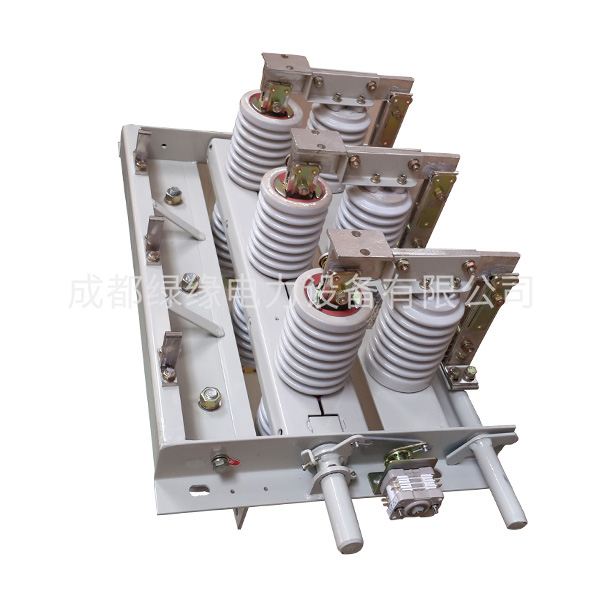

GN30-12 GN30-12D隔離開關
一、產品概述
GN30-12型旋轉式戶內高壓隔離開關是一種旋轉觸刀式的新型隔離開關，主要結構是在三相共底架的上、下兩個平面上，固定兩組絕緣子及觸頭，通過旋轉觸刀，從而實現開關的分合閘。
GN30-12D型開關是在GN30-12型開關基礎上增加帶接地刀的形式，可滿足不同電力系統的需要。本產品設計緊湊、占用空間小、絕緣能力強、易于安裝調整，其性能符合GB1985-89《交流高壓隔離開關和接地開關》的要求，適用于額定電壓12kV交流50Hz及以下戶內系統中，作為在有電壓無負載情況下，分合電路之用。可與高壓開關柜配套使用，也可單獨使用。
二、戶內高壓隔離開關產品特點
1.在電氣設備檢修時，提供一個電氣間隔，并且是一個明顯可見的斷開點，用以保障維護人員的人身安全。
2.隔離開關不能帶負荷操作：不能帶額定負荷或大負荷操作，不能分、合負荷電流和短路電流，但是有滅弧室的可以帶小負荷及空載線路操作。
3.一般送電操作時：先合隔離開關，后合斷路器或負荷類開關，斷電操作時：先斷開斷路器或負荷類開關，后斷開隔離開關。
4.選用時和其它的電氣設備相同，其額定電壓、額定電流、動穩定電流、熱穩定電流等都必須符合使用場合的需要。
隔離開關的作用是斷開無負荷電流的電路.使所檢修的設備與電源有明顯的斷開點，以保證檢修人員的安全,隔離開關沒有專門的滅弧裝置不能切斷負荷電流和短路電流，所以必須在電路在斷路器斷開電路的情況下才可以操作隔離開關。
三、使用環境條件
海拔高度不超過1000m;
周圍空氣溫度：上限+40℃ 下限-10℃
相對濕度：日平均值不大于95%,月平均值不大于90%
地震烈度不超過8度；
無嚴重粉塵、化學腐蝕性和爆炸性物質的場所。
無經常性劇烈振動的場所。
配套產品推薦：
|
GN30-12 GN30-12D隔離開關參數表：
| 產品型號 | GN30-12/400-12.5 | GN30-12/630-20 | GN30-12/1000-31.5 | GN30-12/1250-31.5 | GN30-12/1600-3150 | GN30-12/2000A | GN30-12/4000A | |||
| GN30-12D/400-12.5 | GN30-12D/630-20 | GN30-1 ZD/1000-31.5 | GN30-12D/1250-31.5 | GN30-12D/1600-3150 | GN30-12D/2000A | GN30-12D/4000A | ||||
| 額定電壓(KV) | l2 | |||||||||
| 額定電流(A) | 400 | 630 | 1000 | 1250 | 1600-3150 | 2000 | 4000 | |||
| 額定短時耐受電流（KA） | 1 2.5 | 20 | 31.5 | 40 | - | - | ||||
| 額定短路持續時間（S） | 4 | |||||||||
| 額定峰值耐受電流（KA） | 3 1 .5 | 50 | 80 | 100 | - | - | ||||
| 額定絕緣水平 | 1min工作耐受電壓（KV) | 極間、極對地 42 斷口 49 | ||||||||
| 雷電沖擊耐受電壓(KV) | 極間、極對地 75 斷口 85 | |||||||||
