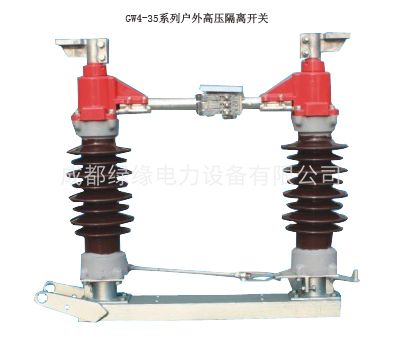

GW4系列戶外高壓隔離開關
一、產品概述
GW4-10 15 35/630 2000A型圓棒式隔離系列開關帶避雷器、硅橡膠，是我廠針對原GW4隔離開關存在的一系列問題，按現行的國家標準和國際標準改型設計而成的一種新型開關。開關本身帶有接地閘刀能有效防止"帶電掛地線和帶地線合閘"等誤操作，操作人員也不必再另接地線。該產品其電氣性能和機械性能優良，是現行10-35KV級戶外開關的更新產品。
二 、適用范圍
開關用于三線交流50Hz電路，供有電壓無負荷時分合電路之用。其基本使用條件如下：
（1）海拔高度不超過3000m，環境溫度不低于-40℃不高于+40℃。
（2）風速不大于35mm/S，地震烈度不超過8度。
（3）適應于大城市、工礦附近等污穢地區。
（4）不適應于有燃燒和爆炸危險、有劇烈震動和沖動、有嚴重腐蝕金屬和絕緣材料的化學物質的場所。
GW4系列戶外高壓隔離開關技術數據：
|
型號 |
額定電壓（千伏） |
額定電流（A） |
極限通過電流峰（KA） |
5秒穩定電流（KA） |
|
GW4-10帶（W） |
10 |
220A |
10 |
5 |
|
400A |
20 |
10 |
||
|
600A |
50 |
14 |
||
|
1000A |
80 |
21.5 |
||
|
1600A |
90 |
25 |
||
|
GW4-15 |
15 |
200A |
15 |
5 |
|
400A |
25 |
10 |
||
|
600A |
50 |
14 |
||
|
1250A |
80 |
21.5 |
||
|
GW4-35 |
35
|
400A |
30 |
10 |
|
GW4-35D |
600A |
50 |
14 |
|
|
GW4-10ⅢD帶（W）防污型 |
630A |
56 |
15 |
|
|
1000A |
80 |
21.5 |
||
|
1250A |
90 |
23 |
||
|
2000A |
104 |
45 |
||
|
GW4-60 |
60
|
600A |
50 |
14 |
|
GW4-60D |
1000A |
80 |
21.5 |
|
|
GW4-110 |
110
|
600A |
50 |
14 |
|
GW4-110D |
1000A |
80 |
21.5 |
|
|
GW4-220 |
220
|
630A |
50 |
14 |
|
GW4-220D |
1250A |
80 |
21.5 |
