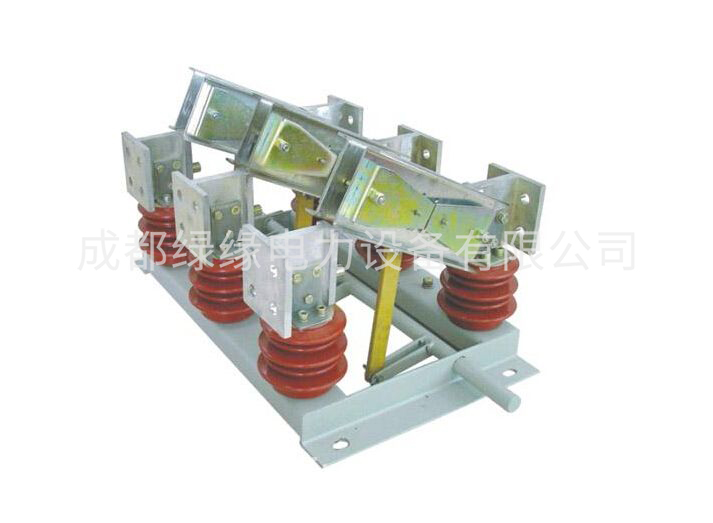

GN22-10系列高壓隔離開關
GN22-10大電流戶內高壓隔離開關，適用于額定電壓10KV，三相交流50HZ，電力系統中高壓開關設備作為有電壓無負載的情況下分合電路之用。開關結構設計新穎、合理、獨具一格。它采用了兩步動作的鎖緊方式，使開關動熱穩定性能優異，操作力小。它采用了環氧樹脂和絕緣子及刷鍍銀等新材料新工藝，使開關導電性能好，體積小，質量輕。它的出線端子便于與真空斷路器、油斷路器連接，可縮小開關柜體種，減少過渡接頭，降低成本.
一、GN22-10系列隔離開關型號表：
|
GN22-10/2000A |
|
GN22-10D/2000A |
|
GN22-10C/2000A |
|
GN22-10/3150A |
|
GN22-10D/3150A |
|
GN22-10C/3150A |
|
GN22-10/4000A |
|
GN22-10D/4000A |
|
GN22-10C/4000A |
|
GN22-10/5000A |
|
GN22-10/6300A |
二、GN22-10系列隔離開關主要技術參數表：
|
項目 |
單位 |
數據 |
||
|
額定電壓 |
KV |
12 |
||
|
額定功率 |
Hz |
50 |
||
|
額定電流 |
A |
1600 200 |
2500 3150 |
|
|
額定短路耐受電流 |
KA |
40 |
50 |
|
|
額定峰值耐受電流 |
KA |
100 |
125 |
|
|
額定短時持續時間 |
S |
4 |
||
|
額定絕緣水平 |
工頻耐受電壓 |
KV |
極間，極對地42斷開口49 |
|
|
雷電沖擊耐受電壓（峰值） |
KV |
極間，極對地75斷開 |
||
