CG5-10Q高壓帶電傳感器
一、CG5-10Q高壓帶電傳感器產品介紹：
CG5-10Q高壓帶電傳感器通過抽壓電容芯棒，從高壓帶電回路中抽取一定的電壓作為顯示和閉鎖的電源，用于反映裝置設置處的帶電狀態，并能強制閉鎖開關網門。電壓指示和強制閉鎖的工作，均受同一高壓信號所控制，但電路系統又是相互獨立的.只要高壓回路帶電,那么即使顯示電路和閉鎖電路同時出了故障,電磁鎖仍處于閉鎖狀態。因此產品的防誤閉鎖可靠性大,安全度高。傳感器全部按全工況要求設計,爬電距離滿足技術要求.顯示器外觀新穎，電子元件全部進行篩選,組裝精致。傳感器為環氧樹脂澆注支柱絕緣子式產品。可做為隔離開關,接地開關和其它支柱絕緣子使用,具有高強度,耐電弧能力強,局部放電量小等特點。

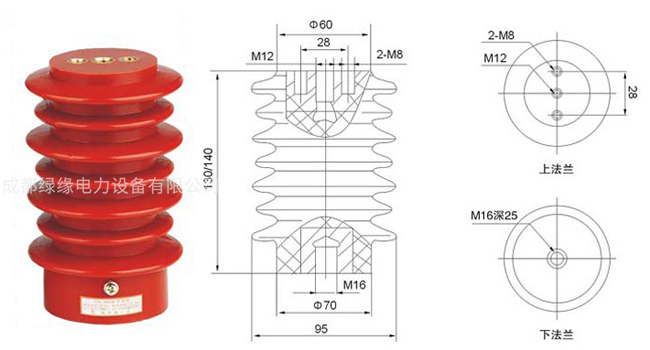

CG5-10Q--95×130(135.140.145)戶內高壓帶電顯示裝置傳感器

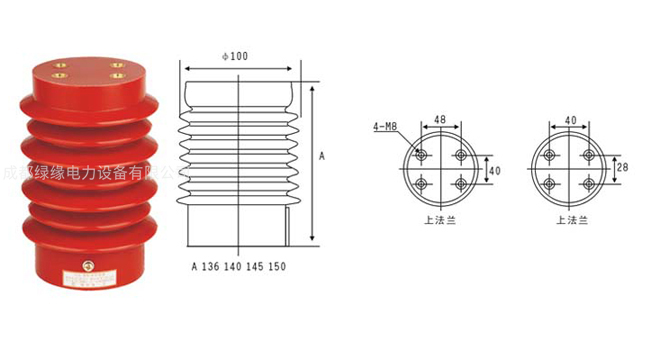

CG5-10Q-100×140戶內高壓帶電顯示裝置傳感器隔離開關專用

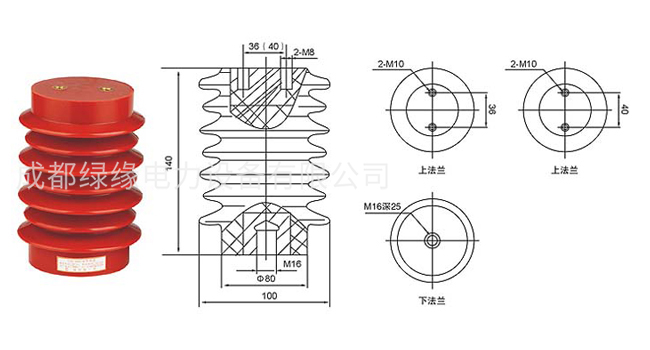

CG5-10Q-100×140戶內高壓帶電顯示裝置傳感器接地開關專用
二、CG5-10Q高壓帶電傳感器規格：
|
CG5-10Q/95×130 |
|
CG5-10Q/95×135 |
|
CG5-10Q/95×140 |
|
CG5-10Q/95×145 |
三、正常工作條件
1、使用環境：溫度 -25℃～+40℃，特殊地區不低于-35℃；海拔高度不超過1000M
2、大氣條件：空氣相對濕度日平均值不大于95%RH，月平均值不大于90%RH；水蒸氣壓力日 平均值不超過2.2KPa，月平均值不超過1.8KPa
3、環境條件：無明顯污穢，無易燃、易爆，化學腐蝕和鹽霧場所。
T型高壓帶電顯示器：
當高壓端電壓在額定相電壓的15%～＜65%(是指一次測額定電壓為0.15～0.65時，起輝)，顯示燈開始分別指示高壓端帶電狀況。
Q型高壓帶電顯示器：
該產品不僅具有T型高壓帶電顯示器的全部功能，還可以達到：
1、 當三相高壓母線中，任何一相電壓在額定相電壓65%～100%時(是指一次測額定電壓為0.65～1.0時，閉鎖)。
電子線路控制繼電器輸出接點J打開，處于強制閉鎖狀態。
2、 當三相均不帶電，①二次電源正常，輸出接點閉合，處于解鎖狀態；②二次電源斷開，輸出接點打開，處于保護閉鎖狀態，達到強制閉鎖功能。
