  一、產品介紹

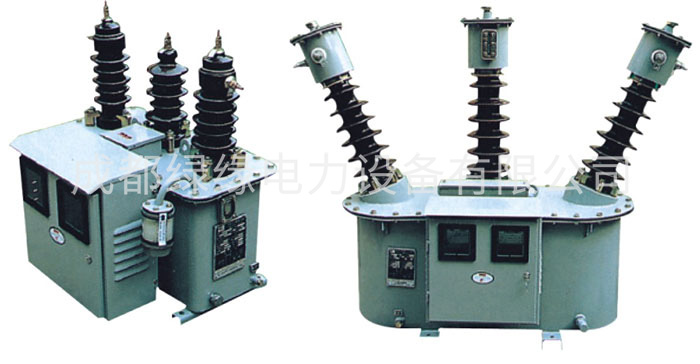

    JLS-10、6型 高壓電力計量箱，不帶電度表稱為組合互感器，交流油浸式戶外式（也適用于戶內），是直接測量高壓線路中有功和無功電能的計量設備。適用于額定頻率50、60Hz的三相交流線路35kv、10kv、6kv、3kv系統網絡上。具有精度高重量輕、安裝方便和防竊電等優點。深受廣大供電部門歡迎。


     三相三線計量箱（二元件）由二只單相電壓和電流互感器組成，三相四線計量箱（三元件）由三只意想電壓和電流互感器組成-裝入箱體中，一二次出線均用瓷套管裝在面板上，

二、 用途適用范圍
1．　JLS-10、6型三相油浸式戶外高壓電力計量箱（以下簡稱計量箱）適用于額定電壓為10kV，額定頻率為50-60Hz的三相交流網路上作電能計量用，由組合互感器和箱兩部分組成。
2.　JLS-10、6型計量箱適用于下列場合的電能計量：
    a、農村排灌站，鄉鎮企業、加工廠、中小型工廠、礦區、交通運輸等各種企、事業單位以及林業、基建工地暫設供電站的高壓輸電線路的電能計量。
    b、小電站發電量計量或小電站電網與國家進行聯網運行時互送電能時的計量。

三、使用環境條件：
1　海拔高度不超過1000m；
2 環境溫度：
       　最高+40℃；
       　日平均不超過30℃；
        　最低-25℃；
3 系統接地方式：中性點非有效接地系統；
4 大氣條件：大氣中無嚴重污穢。

四、產品主要結構概述
    1  本產品由組合互感器和計量儀表箱組成，組合互感器由兩臺電壓互感器和兩臺電流互感器組裝在一起而成。計量儀表箱內配有D86系列三相電度表和保險裝置，單向計量時配一塊有功電度表和一塊無功電度表，雙向計量時配二塊有功電度表和兩塊無功電度表。
    2  電壓互感器的鐵芯為外鐵式，用優質冷軋取向硅鋼片疊裝而成，中柱為多級階梯形，在中柱上裝有一次及二次線圈。
   3  電流互感器鐵芯為內鐵式，用優質冷軋取向硅鋼片疊裝而成，在鐵芯柱上裝有一次、二次線圈。
   4  通過瓷套內的導電桿將電壓、電流互感器的一次引出供接線用。電壓、電流互感器均固定在托板上，托板通過支撐桿吊裝于箱蓋上，并浸于變壓器油中。
    5  高壓引線套管，二次引線套管裝設在箱蓋上，油箱側面裝有放油塞接地螺栓。
    6  儀表箱裝在油箱正面，上面裝有觀察窗并備有鉛封孔。
    7  復變比計量箱采用二次更換變比復式，便于更換變比時，更間接，高效的工作。
   8  復變比計量原理，采用V/V-12接線方式，電壓回路中二次b點接地，電流回路中A.C相電流二次回路尾端接地。在復變比計量箱內部，電流二次回路尾端，電壓二次回路尾端b點，已連接為一點，但并未接地，實際接測量時，該點（b）應可靠接地。

五、驗收及使用前的檢查：
     1  外觀檢查：產品密封良好，瓷件無破損，出廠文件（合格證明書、使用說明書）齊全。
     2  用2500伏兆歐表測量一次對地的絕緣電阻，其值不少于1000MΩ。（空氣濕度不大于75%）
     3  短時工頻耐壓試驗，其試驗電壓值為出廠試驗值的80%。
     4  產品經長期放置，在使用前，須經5．1、5．2、5．3條檢查。
     5  安裝前需檢查和計算負荷是否匹配，安裝時應符合所標注的負荷值。

六、使用方法和注意事項：
    1  本產品如用于計量分支線路的電度或用于考核線路損耗時，可將計量
箱安裝在電桿的支架上。
     2  用于計量電力變壓器高壓側電度時，可與變壓器安裝在同一個平臺上或安裝在電桿上。
     3  新安裝運行中的計量箱發現相序相反時，會出現有功電度表仍然正轉，無功電度表反轉的現象，造成電度表計量錯誤，應將計量箱高壓側任意兩根對換位置，計量箱變為正相序進行，才能保證計量箱準確計量。
     4  本產品用于二相一地的電力線路計量電度時，應將地相接在計量箱B相上，其余二相按正相序連接，防止產生計量的附加誤差。
    5  產品吊運時必須使用油箱上的吊攀。
     6  組合互感器的二次接線端子b點和油箱上的接地螺栓應可靠接地，以免造成事故。

七、維護和保管：
     1  對運行中的計量箱應作定期檢查，如發現缺油或油劣化跡象，應立即過濾更換或補充新油。
    2  計量箱在使用前需要妥善地保管在倉庫內，倉庫的溫度為-25℃至+40℃，相對濕度不大于85%，通風良好，無腐蝕性氣體存在。
八、訂貨須知：
在訂購本型產品時，請詳細說明下列項。
    1  產品型號；
    2  額定電壓比；
    3  額定電流比；
    4  準確級；
    5  產品使用環境；

一、型號表：

二、主要規格及性能參數：
1 電壓互感器的主要規格及技術參數。

電壓互感器極性為減極性, 當互感器在額定電壓下勵磁時，能承受1秒中外部短路的機械效應和
熱效應而無損傷。
2 電流互感器的主要規格及技術參數

電流互感器極性為減極性,電流互感器的額定一秒短時電流為其額定一次電流的60倍，額定動穩定電流（峰值）為額定一次電流的150倍。
3 絕緣水平

4 溫升限值

計量箱（裝上儀表箱后）同時施加1.2倍的額定一次電壓和額定一次電流，計量箱各部位的溫升不超過下表規定：

>
