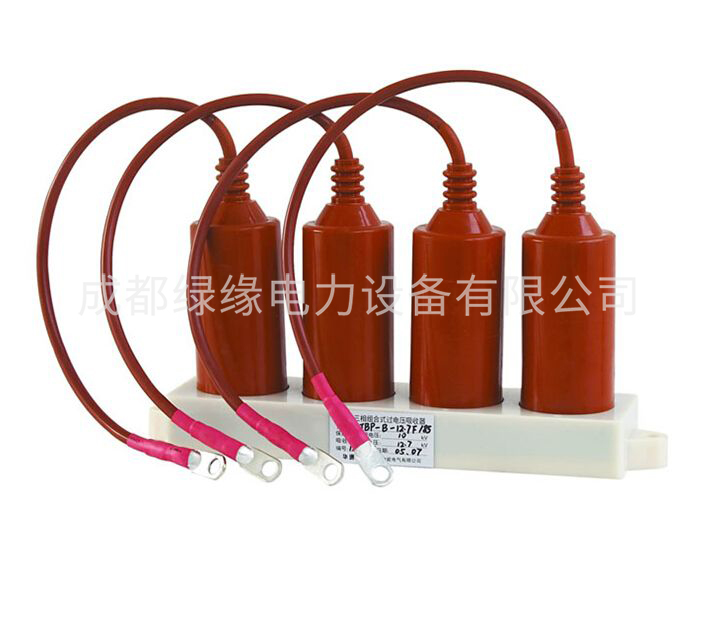

TBP-C型戶內電容用過電壓保護器
一、概述
TBP-C型戶內電容用過電壓保護器[]是限制雷電過電壓和操作過電壓的一種先進的保護電器。全稱：三相組合式過電壓保護器，是6kv以上的電力系統中用來限制存在于某兩物體之間的沖擊過電壓的一種設備。簡稱：過壓保護器。有的地區還叫做"三相組合式避雷器"。
過電壓保護器為一種比較先進的保護電器，主要用于保護發電機、變壓器、開關、母線、電動機等電氣設備的絕緣免受過電壓的損害。相當于浪涌保護器的高壓形態。屬于一種避雷器部分替代品，它的作用相當于避雷器，但與傳統的避雷器不同。
1：普通避雷器只能是相地保護（單相保護，每組用三個），即可以相地保護也可以相間保護（三相）。
2：過電壓保護器一般安裝在柜體內，而傳統的避雷器既可以安裝在柜體內也可以安裝在箱體外（箱體外部的基本上都是避雷器）。（戶外型的過電壓保護器即為組合式避雷器）
二、結構特點
1.外形結構小巧，絕緣耐高壓，極大地利用和縮減了使用空間；
2.復合外套整體模壓，具有良好的密封、防爆、防潮性能，抗漏痕、抗電蝕，耐污、憎水性好；
3.結構新穎獨特，技術性能優異，電氣絕緣性能好；
4.高壓電纜接線，保證絕緣強度，安裝靈活；
5.體積小，重量輕，節省占地，特別適合在開關柜內安裝。
三、使用條件
1、環境溫度：不高于+40℃，不低于-40℃。
2、地震烈度：7度及以下；
3、海拔高度：不超過2000m；
4、******風速不超過35m/s；
5、電源頻率：50±2Hz，60±2Hz；
6、免清洗條件：中等污穢及以下地區；
7、對無間隙產品，長期施加的工頻電壓不得超過保護器持續運行電壓；
8、對有間隙產品，安裝點短時工頻電壓升高不得超過保護器額定電壓。
TBP-C型戶內電容用過電壓保護器產品參數：
| 避雷器型號 | 使用場所 | 避雷器額定電壓（KV） | 無間隙 | 標稱殘壓（KV） | 4/10大電流耐受能力(KV)11 | ||||
| 保護器持續運行電壓（KV）有效值 | 直流lmA參考電壓（KV） | 0.75倍直流lmA電壓 | 8/20雷電沖擊電流（μA） | 30/60操作沖擊電流下8/20 | 200μS方波通流容量（A） | ||||
| TBP-C-3.15/85 | 戶內C型電容用 | 5 | 4.0 | 7.0/5.7 | 50 | 13.5 | 11.5 | 400 | 65 |
| TBP-C-3.15/131 | 5 | 4.0 | 7.0/5.7 | 50 | 13.5 | 11.5 | 400/200 | 65/40 | |
| TBP-C-6/85 | 10 | 8.0 | 15.0/14.4 | 50 | 27.0 | 21.0 | 400 | 65 | |
| TBP-C-6-131 | 10 | 8.0 | 15.0/14.4 | 50 | 27.0 | 21.0 | 400/200 | 65/40 | |
| TBP-C-10/85 | 17 | 13.6 | 25.0/24.0 | 50 | 46.0 | 35.0 | 400 | 65 | |
| TBP-C-10/131 | 17 | 13.6 | 25.0/24.0 | 50 | 46.0 | 35.0 | 400/200 | 65/40 | |
| TBP-C-35/200 | 51 | 40.8 | 84/73 | 50 | 150/134 | 122/105 | 400 | 65 | |
| TBP-C-35/310 | 51 | 40.8 | 84/73 | 50 | 150/134 | 122/105 | 400 | 65 | |
| TBP-C-3.8F/85 | 3.8 | 8.0 | 12.0 | 20 | 12.0 | 9.6 | 400 | 65 | |
| TBP-C-3.8F/131 | 3.8 | 8.0 | 12.0 | 20 | 12.0 | 9.6 | 400 | 65 | |
| TBP-C-7.6F/85 | 7.6 | 15.0 | 18.7 | 20 | 18.7 | 15.0 | 400 | 65 | |
| TBP-C-7.6F/131 | 7.6 | 15.0 | 18.7 | 20 | 18.7 | 15.0 | 400/200 | 65/40 | |
| TBP-C-12.7F/85 | 12.7 | 26.0 | 41.0 | 20 | 41.0 | 33.0 | 400 | 65 | |
| TBP-C-12.7F/131 | 12.7 | 26.0 | 41.0 | 20 | 41.0 | 33.0 | 400/200 | 65/40 | |
| TBP-C-42F/200 | 42 | 80 | 124 | 20 | 124 | 100 | 400 | 65 | |
| TBP-C-42F/310 | 42 | 80 | 124 | 20 | 124 | 100 | 400 | 65 | |
