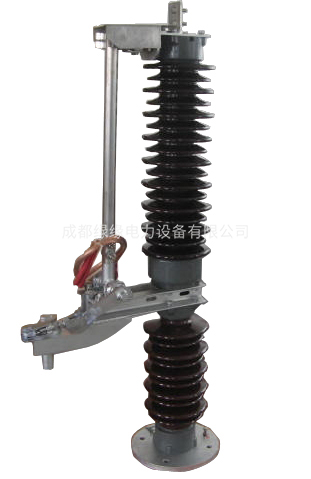

GW8型戶外交流高壓中性電隔離開關
一、產品概述
GW8型戶外交流高壓中性電隔離開關是用于三相交流50Hz的戶外高壓電氣設備，供帶電線路在無荷載的情況下，分合變壓器中性點對地連線之用。
1、為單極單斷口結構的隔離開關，主要包括：底座，支柱絕緣子、接地線、左觸頭裝配，右觸頭裝配等部分組成。
2、在操動機構的帶動下，通過基座底部拐臂，拉桿，齒傘輪可分別使兩支柱絕緣子轉動，以實現分合閘操作，分合閘有明顯可見斷口，操動機構配有輔助開關，在分、合閘終止時，將相應的觸點斷開或閉合，可發出相應的分、合信號。
3、性能可靠安裝維護方便：結構簡單，通流能力強。
4、配用電動機構或手動機構，可附裝電磁鎖。
二、使用環境
1、海拔高度不超過1000m
2、周圍空氣溫度：上限+40℃，下限-25℃；
3、風壓不超過700Pa(相當于風速34m/s)；
4、地震烈度不超過8度；
5、覆冰厚度10mm；
6、空氣污穢程度：0級（普通級）、Ⅱ、Ⅲ（耐污型）。
三、產品特點
中性點隔離開關主要由隔離開關主體,連桿系統,操作機構組成.本體有觸頭裝配,棒式支柱絕緣子,導電桿裝配,安裝板等裝配組成. 連桿系統由接頭和連桿組成.
操動機構輸出可作120度水平旋轉,通過連桿系統及轉臂轉動觸頭與靜觸頭合閘或分閘.處于合閘或分閘位置時,由操作機構上的定位裝置保證觸頭與靜觸頭處于正確的合閘位置或分斷位置.
GW8型戶外交流高壓中性電隔離開關型號參數：
|
產品型號 |
GW8-35G |
GW8-60G |
GW8-110G |
|
額定電壓KV |
40.5 |
72.5 |
126 |
|
額定電流A |
400 |
400 |
400 |
|
額定峰值耐受電流KA |
15.5 |
15.5 |
15.5 |
|
額定短時耐受電流KA |
4.2/10S |
4.2/10S |
4.2/10S |
|
1min工頻耐壓KV |
80 |
140 |
185 |
|
雷電沖擊耐壓KV |
185 |
325 |
450 |
|
爬電距離mm |
625,875 |
1100,1600 |
1870,2750 |
|
接線端靜拉力N |
500 |
500 |
750 |
|
單極重量Kg |
75 |
90 |
105 |
|
配用機構 |
CS8-5、CJ2 |
CS8-5、CJ2 |
CS8-5、CJ2 |
