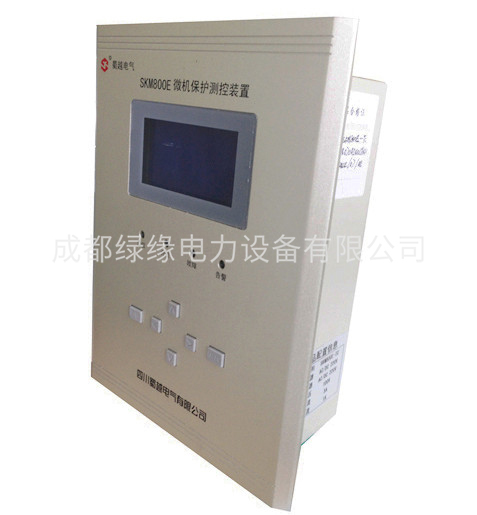

SKM800E-MJ母線監測保護測控裝置
一、產品介紹
SKM800E-MJ母線監測綜合測控裝置適用于35KV以下電壓等級的母線檢測的保護、測量及控制
二、主要功能
1.1保護功能
過壓 欠壓 零序電壓 非電量
1.2測控功能
遙信：8路外部開關量遙信輸入
遙測：4路電壓，4路電流，有功、無功、功率因素、頻率
遙控：斷路器遙控分閘、合閘接點輸出
1.3通訊功能:裝置具有RS485通訊接口，可以與廠站自動化系統及智能設備連接通訊。
三、保護功能
1零序過壓：裝置具有零序電壓保護功能，零序電壓選擇的是由外部輸入。
2低電壓保護：當任一線電壓小于低電壓定值，并經過可整定延時后，低電壓保護動作。
3過電壓保護：當任一線電壓大于過電壓定值，并經過可整定延時后，過電壓保護動作。
4非電量保護：裝置提供了1路跳閘非電量和1路告警非電量輸入（設定第10屏可設置投入和退出）
SKM800E-MJ母線監測保護測控裝置定值參數：
| 序號 | 定值名稱 | 整定范圍 |
| 1 | 過壓保護投退 | 投/退 |
| 2 | 過壓保護電壓定值 | 0.00-129V |
| 3 | 過壓保護時間定值 | 0.0-9.99S |
| 4 | 欠壓保護投退 | 投/退 |
| 5 | 欠壓保護電壓定值 | 0.00-129V |
| 6 | 欠壓保護時間定值 | 0.0-9.99S |
| 7 | 零序電壓保護投退 | 投/退 |
| 8 | 零序電壓保護電壓定值 | 0.00-129V |
| 9 | 零序電壓保護時間定值 | 0.0-9.99S |
