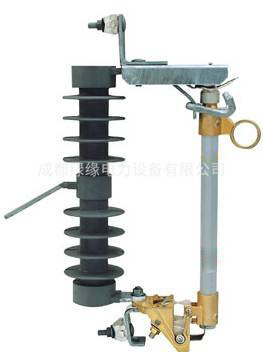

HRW12-12/100A HRW12-12/200A戶外高壓硅橡膠跌落式熔斷器
一、產品概述
HRW12-12/100A HRW12-12/200A戶外高壓硅橡膠跌落式熔斷器是現今國際輸配電系統中最暢銷的戶外高壓保護電器，裝置在配電變壓器高壓側或配電線支干線路上，用作變壓器和線路的短路、過載保護及分、合負荷電流。復合跌落式熔斷器由復合（硅橡膠）絕緣支架和熔絲管二部分組成，靜觸頭安裝在絕緣支架兩端，動觸頭安裝在熔絲管兩端，熔絲管由內層的消弧管和外層的酚醛紙管或環氧玻璃布管組成。拉負荷跌落式熔斷器增強彈性輔助觸頭及滅弧罩，用以分、合負荷電流。
HRW12系列跌落式熔斷器在正常運行時，熔絲管借助熔絲張緊后形成閉合位置。當系統發生故障時，故障電流時熔絲迅速熔斷，并形成電弧，消弧管受電弧灼熱，分解出大量的氣體，使館內形成很高壓力，并沿管道形成縱吹，電弧被迅速拉長而熄滅。熔絲熔斷后，下部動觸頭失去張力二下翻，鎖緊機械，釋放熔絲管，熔絲管跌落，形成明顯的開斷位置。當需要拉負荷時，用絕緣桿拉開動觸頭，此時主動、靜動觸頭仍然接觸，繼續用絕緣桿拉動觸頭，輔助觸頭也分離，在輔助觸頭之間產生電弧，電弧在滅罩狹縫中被拉長，同時滅弧罩產生氣體，在電流過零時，將電弧熄滅。
二、產品特點：
1、跌落式熔斷器中裝上高壓熔絲后，用于保護電路和切斷故障電流；
2、采用復合（硅橡膠）材料絕緣子絕緣，絕緣性能好；
3、熔絲熔斷后，熔管自動跌落，形成明顯隔離距離，十分安全。
一、HRW12-12型戶外高壓硅橡膠跌落式熔斷器性能參數：
| 型號 | 額定電壓(kV) | 額定電流(A) | 開斷電流(A) | 沖擊電壓 | 工頻耐壓 | 爬距 | 重量(KG) | 外形尺寸 |
| RW12 | 12 | 100 | 6300 | 110 | 40 | 250 | 7.5 | 40×36×11.5 |
| RW12 | 12 | 200 | 10000 | 110 | 40 | 250 | 7.5 | |
| HRW12 | 12 | 100 | 6300 | 110 | 40 | 250 | 6 | 40×36×11.5 |
| HRW12 | 12 | 200 | 10000 | 110 | 40 | 250 | 6 |
