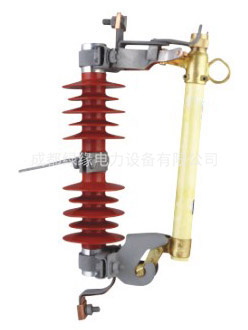

HRW11-12/100A 200A戶外高壓硅橡膠跌落式熔斷器
一、產品用途
HRW11-12/100A 200A戶外高壓硅橡膠跌落式熔斷器及拉負荷跌落式熔斷器是戶外高壓保護電器，它裝配在配電變壓器高壓側或配電線支干線路上，作輸電線路、電力變壓器過載和短路保護及分合額定負荷電流之用。
二、結構簡介
跌落式熔斷器由絕緣支架和熔絲管兩大部分組成，靜觸頭安裝在絕緣支架的兩端，動觸頭安裝在熔絲管的兩端，熔絲管由內層的消弧管和外層環氧玻璃管組成。拉負荷跌落式熔斷器增加彈性輔助頭及滅弧罩，用以分、合負荷電流。跌落式熔斷器在正常運行時，熔絲管借助熔絲張緊后形成閉合位置。當系統發生故障時，故障電流使熔絲迅速熔斷，并形成電弧，消弧管受電弧灼熱，分解出大量的氣體，使管內形成很高壓力，并沿管道形成縱吹，電弧被迅速拉長而熄滅。熔絲熔斷后，下部動觸頭失去張力而下翻，鎖緊機構釋放熔絲管，熔絲管跌落，形成明顯的開斷位置。當需要要拉負荷時，用絕緣桿拉開動觸頭，此時主動、靜助觸頭仍然接觸，繼續用絕緣桿拉動觸頭，輔助觸頭也分離，在輔助觸頭之間產生電弧，電弧在滅弧罩狹縫中被拉長，同時滅弧罩產生氣體，在電流過零時，將電弧熄滅。
三、執行標準
產品性能符合GB15166.3-94國家標準和IEC282-2國際標準。
四、使用條件
1、環境溫度：-40℃～40℃；
2、海拔不超過1000m；
3、風速不大于35m/s；
4、地震烈度不超過8度；
5、熔斷器不適用于下述場所：
a、有燃燒或爆炸危險的場所；
b、有劇烈震動或沖擊的場所；
c、有異電化學氣體作用及嚴重空氣污穢，鹽霧地區。
一、HRW11-12型戶外高壓硅橡膠跌落式熔斷器技術參數：
| 型號 | 額定電壓KV | 額定電流A | 開斷電流A | 沖擊電壓BIL | 工頻耐壓KV | 爬距MM | 重量(KG) | 外形尺寸(CM) |
| HRW11-12 | 12 | 100 | 6300 | 110 | 42 | 350 | 3.8 | 48×12×31 |
| HRW11-12 | 12 | 200 | 8000 | 110 | 42 | 350 | 3.8 |
| 型號 | 額定電壓KV | 額定電流A | 開斷電流A | 沖擊電壓BIL | 工頻耐壓KV | 爬距MM |
| HRW11F-12 | 12 | 100 | 6300 | 110 | 42 | 230 |
| HRW11F-12 | 12 | 200 | 8000 | 110 | 42 | 230 |
二、訂貨須知
1、產品型號、名稱、額定電壓、額定電流、額定開斷電流；
2、環境要求（防污型、高原型）；
3、特殊要求可與我司協商。
